Основные характеристики
| ● 75 Ом |
| ● Встраиваемый дизайн |
| ● Соответствует RoHS |
| ● Низкие вносимые потери |
| ● Отличная перекрестная изоляция |
| ● Малая толщина |
Диплексный фильтр CATV 1,8G 5–204/258–1794 МГц
Продукция "Sanland" Diplex FilterUnit, имеющая низкие вносимые потери и низкие характеристики отражения. Для снижения сложности калибровочных работ можно упростить конструкцию схемы.

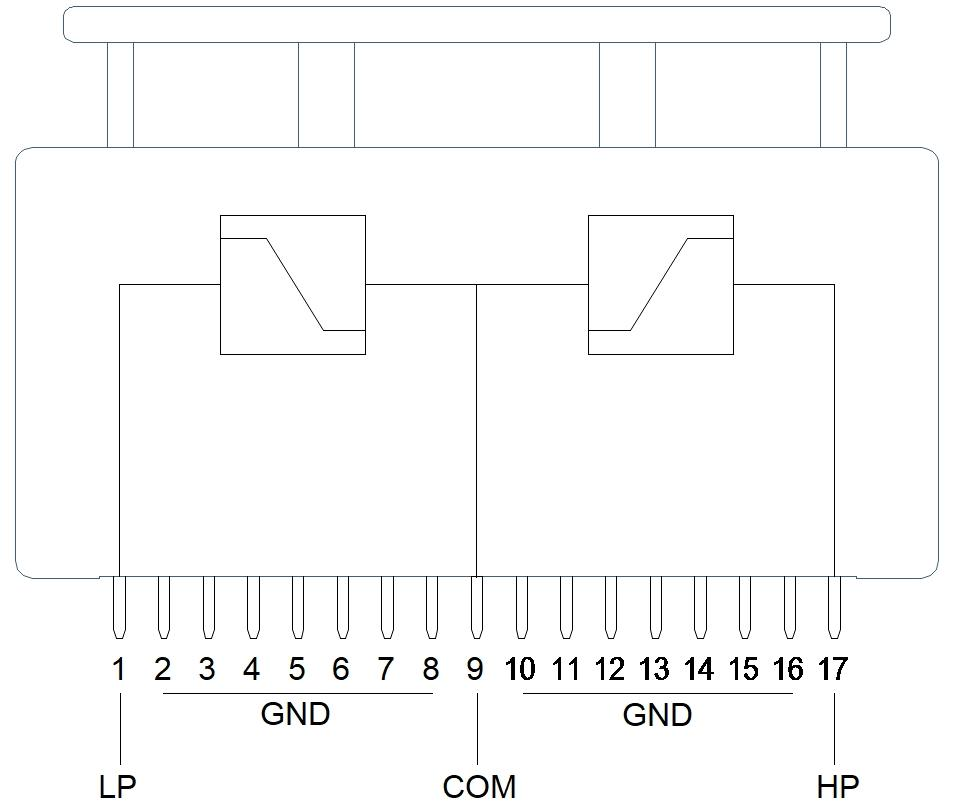

Функциональная схема

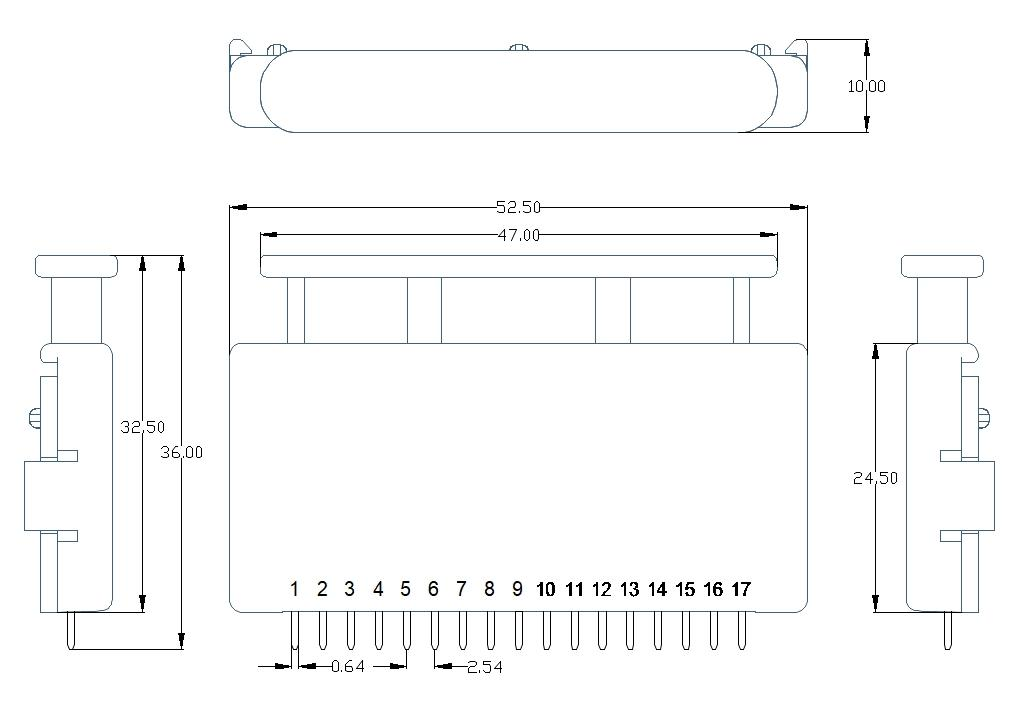

Размеры (единица: мм, допуск: ±0,2 мм)
|
Параметр |
Условия испытаний |
Мин. |
Макс. |
Единицы |
|
|
Диапазон частот |
5 ~ 204 МГц |
|
|
|
|
|
258~1794МГц |
|
|
|
||
|
Вносимые потери |
5 ~ 204 МГц @204 МГц |
- |
1.2 |
dB |
|
|
258 ~ 1794 МГц @258 МГц |
- |
1.2 |
dB |
||
|
258~ 1794 МГц @1794 МГц |
- |
1.4 |
dB |
||
|
Кроссоверная изоляция |
HP-LP |
205 ~ 257 МГц |
40 |
- |
dB |
|
Подавление внеполосных помех |
Высокий проход |
5-204МГц |
50 |
- |
dB |
|
Подавление внеполосных помех |
Низкочастотный |
258-600МГц |
50 |
- |
dB |
|
601-1000МГц |
45 |
- |
dB |
||
|
1001-1794МГц |
40 |
- |
dB |
||
|
Возврат потерь |
5 ~ 204 МГц |
- |
-20 |
dB |
|
|
258 ~600 МГц |
- |
-20 |
dB |
||
|
601 ~ 1794 МГц |
- |
-19 |
dB |
||
