AG50 Высоколинейный ВЧ-усилитель с блочным усилением, диапазон частот 50 МГц–4 ГГц

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

AG50 Высоколинейный ВЧ-усилитель с блочным усилением, диапазон частот 50 МГц–4 ГГц

Основные характеристики

● Широкополосный плоский коэффициент усиления до 4 ГГц
● Выходная мощность 38,0 дБм IP3 на частоте 1950 МГц
● Усиление 19,6 дБ на частоте 1950 МГц
● 19,6 дБм P1dB на частоте 1950 МГц
● Каскадное соединение 50 Ом
● Корпус SOT89, не содержащий свинца, соответствующий экологическим стандартам и требованиям RoHS.
● Однополярное питание 5 В
● ESD 1000V HBM
● MSL: Уровень 1



AG50 — это высокопроизводительный усилительный блок на основе InGaP HBT MMIC, использующий схему Дарлингтона с активной цепью смещения. Активная цепь смещения обеспечивает стабильный ток в зависимости от температуры и изменений технологического параметра Beta. Разработанный для работы непосредственно от источника питания 5 В, AG50 не требует понижающего резистора, в отличие от типичных усилителей Дарлингтона. Он предназначен для применения в усилительных блоках с высокой линейностью, требующих компактных размеров, минимального количества внешних компонентов и внутреннего согласования 50 Ом.

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

Назначение и упаковка пин-кодов

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
Приколоть Имя Описание
1 ВЧ ВХОД ВЧ-вход.
2 НД Земля.
3 RF OUT Выход ВЧ.
4 НД Земля.

Размеры корпуса: 4,6 × 4,25 × 1,6 мм (макс.).

Корпус SOT-89 обеспечивает компактные размеры для широкополосных усилительных блоков, поддерживая при этом необходимые входные, выходные и заземляющие соединения для ВЧ-сигнала.



Оценка широкополосного блока усиления

Оцениваете альтернативный блок усиления?

AG50 — это широкополосный ВЧ-усилительный блок на 5 В в корпусе SOT-89, работающий в диапазоне частот от 50 МГц до 4 ГГц. Его можно рассматривать для инженерной оценки в некоторых существующих и уже разработанных широкополосных усилительных блоках. Для предполагаемого применения следует изучить частотный диапазон, коэффициент усиления, коэффициент шума, линейность выходного сигнала, конфигурацию выводов и существующую схему смещения.

50 МГц–4 ГГц Источник питания 5 В корпус SOT-89 Усиление ≈20 дБ

Эталонная деталь Qorvo

TQP3M9008

Блок усиления широкополосного диапазона 50 МГц–4 ГГц

TQP3M9008 обеспечивает Типичное усиление 20,6 дБ, P1dB +20 дБм и OIP3 +35,5 дБм на частоте 1,9 ГГц.AG50 обеспечивает Усиление 19,6 дБ, P1dB +19,6 дБм и OIP3 +38 дБм на частоте 1,95 ГГц.Оба устройства работают от 5 В и используют корпус SOT-89, что делает их практически идентичными для оценки широкополосных усилительных блоков.

Ключевое отличие: Микросхема TQP3M9008 имеет более низкий типичный коэффициент шума, в то время как AG50 обеспечивает более высокий коэффициент подавления помех OIP3 в диапазоне 1,9 ГГц.

Эталонная деталь NXP

BGA6489

Широкополосный усилительный блок средней мощности в корпусе SOT-89

BGA6489 обеспечивает Усиление 20 дБ на частоте 850 МГц и 16 дБ на частоте 1,95 ГГц.при типичном токе устройства, равном 78 мАAG50 обеспечивает 20,8 дБ на частоте 850 МГц и 19,6 дБ на частоте 1,95 ГГц, с Типичный ток 80 мАОба представляют собой компактные широкополосные усиливающие блоки в корпусе SOT-89.

Сравнение коэффициентов усиления: AG50 обеспечивает более высокое усиление на частоте 1,95 ГГц при работе на практически аналогичном уровне тока.

Эталонная деталь Qorvo

SGA6489Z

Блок каскадируемого усиления постоянного тока – 3,5 ГГц

В спецификации SGA6489Z указано следующее: Усиление 20,1 дБ, P1dB +20,7 дБм и IP3 +34 дБмработая приблизительно при 5,1 В / 75 мАAG50 обеспечивает приблизительно Усиление класса 20 дБ, с +19,6 дБм P1dB и +38 дБм OIP3 на частоте 1,95 ГГциз 5 В / 80 мА поставлять.

Диапазон частот: Микросхема SGA6489Z работает в диапазоне до 3,5 ГГц, а AG50 расширяет диапазон широкополосной работы до 4 ГГц.

Эталонные компоненты Analog Devices

АДИ HMC589/HMC589ST89E/HMC589A/HMC589AST89E

Семейство широкополосных усиливающих блоков SOT-89E для диапазона частот от постоянного тока до 4 ГГц

HMC589A / HMC589AST89E обеспечивает около Усиление 20 дБ, +33 дБм OIP3 и до +21 дБм P1dBработая из Однополярное питание 5 В, ток приблизительно 82 мА.AG50 предлагает Усиление 19,6 дБ, +38 дБм OIP3 и +19,6 дБм P1dB на частоте 1,95 ГГц, с 5 В / 80 мА операция.

Наследие HMC589 / HMC589ST89E и более новые HMC589A / HMC589AST89E Оба варианта могут быть включены в сравнительную оценку широкополосных усилительных блоков в корпусе SOT-89.

Сравнение линейности: Микросхема AG50 обеспечивает более высокий типичный уровень OIP3, в то время как семейство HMC589A обеспечивает несколько более высокий уровень P1dB.

В опубликованных технических характеристиках эталонных компонентов могут использоваться различные частоты тестирования, условия смещения и оценочные платы. Перед проверкой необходимо сравнивать устройства на одинаковых частотах и ​​в одинаковых схемных условиях.

Критическая проверка: конфигурация выводов и схема смещения.

Для целей оценки предоставляется информация, содержащая перекрестные ссылки. Электрические характеристики, конфигурация выводов, схема смещения и совместимость с печатной платой должны быть проверены для каждого конкретного применения. AG50 не следует описывать как прямую замену или замену выводов, если совместимость на уровне схемы не была независимо подтверждена.

Что нужно проверить в вашем проекте

радиочастотные характеристикиКоэффициент усиления, коэффициент шума, P1dB и OIP3 во всем рабочем диапазоне частот.
Схема и источник питанияНазначение выводов, схема смещения, блокировка постоянного тока, бюджет тока и тепловой запас.
Потребности в поставкахСроки квалификации, количество образцов и предполагаемый годовой спрос.

Запросить перекрестную проверку

Отправьте инженерной команде SANLAND оригинальный номер детали, диапазон частот, целевое усиление/шум, требования к P1dB/OIP3, схему или спецификацию материалов (если имеется), а также годовой объем производства.

Запросить перекрестную проверку

Часто задаваемые вопросы

Какой частотный диапазон у AG50?

AG50 работает в диапазоне частот от 50 МГц до 4 ГГц и предназначен для широкополосного усиления радиочастотного и промежуточного диапазонов.

Каковы типичные показатели усиления и линейности AG50?

На частоте 1,95 ГГц AG50 обычно обеспечивает усиление 19,6 дБ, +19,6 дБм P1dB и +38 дБм OIP3.

Требуется ли для AG50 внешнее согласование с сопротивлением 50 Ом?

Сопротивление резистора AG50 внутри резистора составляет 50 Ом. В типичном применении используются разделительные конденсаторы постоянного тока и ВЧ-дроссель, как показано на эталонной схеме.

Можно ли использовать AG50 в качестве альтернативы TQP3M9008, BGA6489, SGA6489Z или HMC589?

AG50 можно рассматривать в качестве альтернативы для некоторых применений широкополосных усилительных блоков. Перед заменой следует проверить конфигурацию выводов, компоненты смещения, ВЧ-характеристики и совместимость с печатной платой.

Какая информация необходима для проведения перекрестной проверки?

Пожалуйста, укажите оригинальный номер детали, диапазон рабочих частот, напряжение питания, целевой коэффициент усиления, требования к P1dB/OIP3 и, если имеется, существующую схему или спецификацию материалов.

01
AG50 / РЧ ХАРАКТЕРИСТИКИ

Типичные характеристики радиочастотного диапазона

Частота Прирост OIP3 P1dB NF
850 МГц 20,8 дБ 40,0 дБм 20,5 дБм 2,8 дБ
1950 МГц 19,6 дБ 38,0 дБм 19,6 дБм 2,8 дБ
2500 МГц 19,1 дБ 35,4 дБм 18,9 дБм 3,0 дБ
3500 МГц 18,6 дБ 31,3 дБм 16,5 дБм 3,1 дБ
4000 МГц 18,4 дБ 30,5 дБм 16,1 дБм 3,4 дБ
ТЕСТОВАЯ ОСНОВА

Типичные значения измеряются при V.S = 5 В, IS = 80 мА и ТL = 25°C в системе с сопротивлением 50 Ом. OIP3 использует шаг тона 1 МГц с выходной мощностью +5 дБм на тон.

02
AG50 / Измеренные кривые

Типичные кривые производительности

ПРИБЫЛЬ И ВОЗВРАТ УБЫТОК

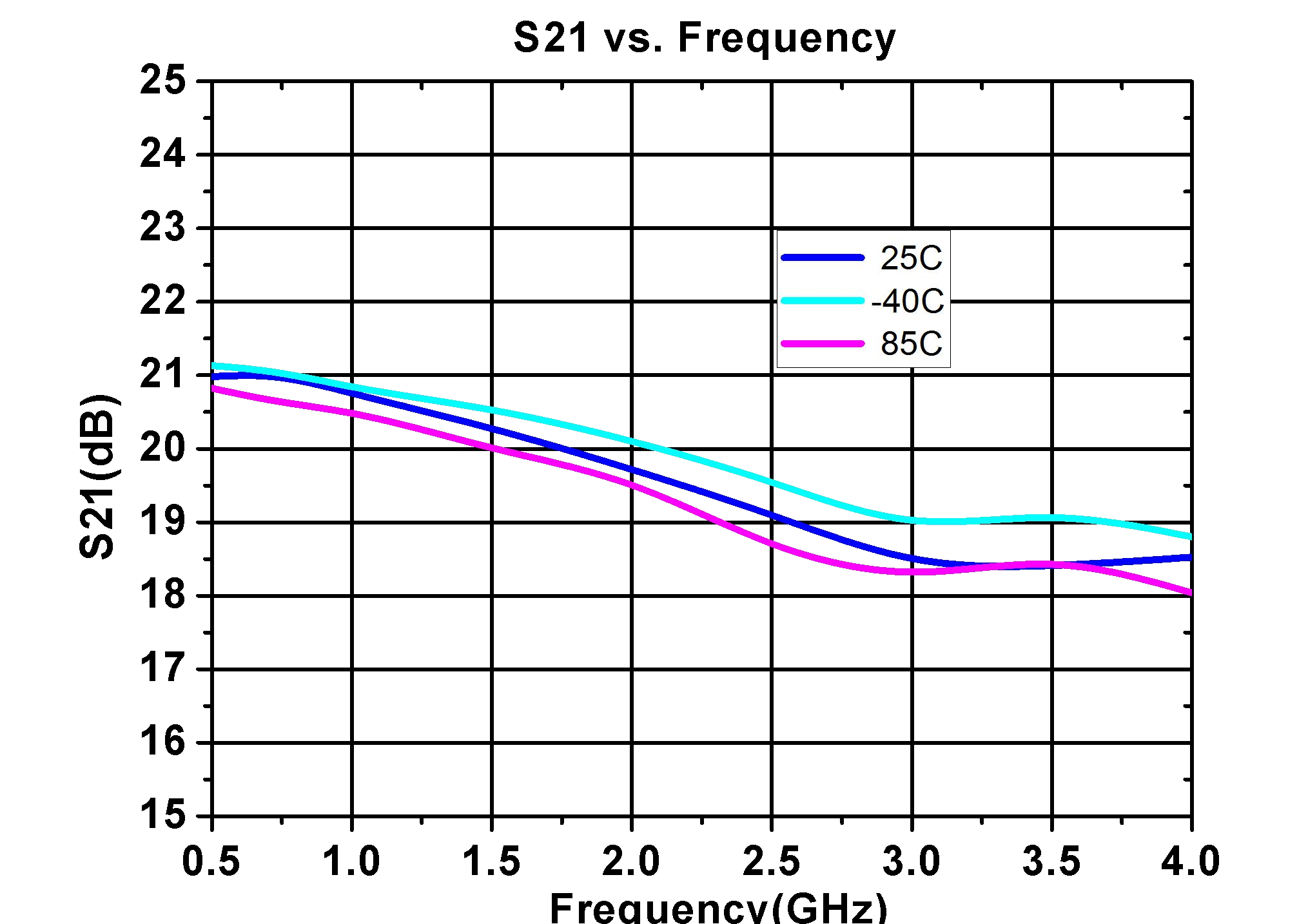

01 S21 / Усиление Продвижение вперёд
AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

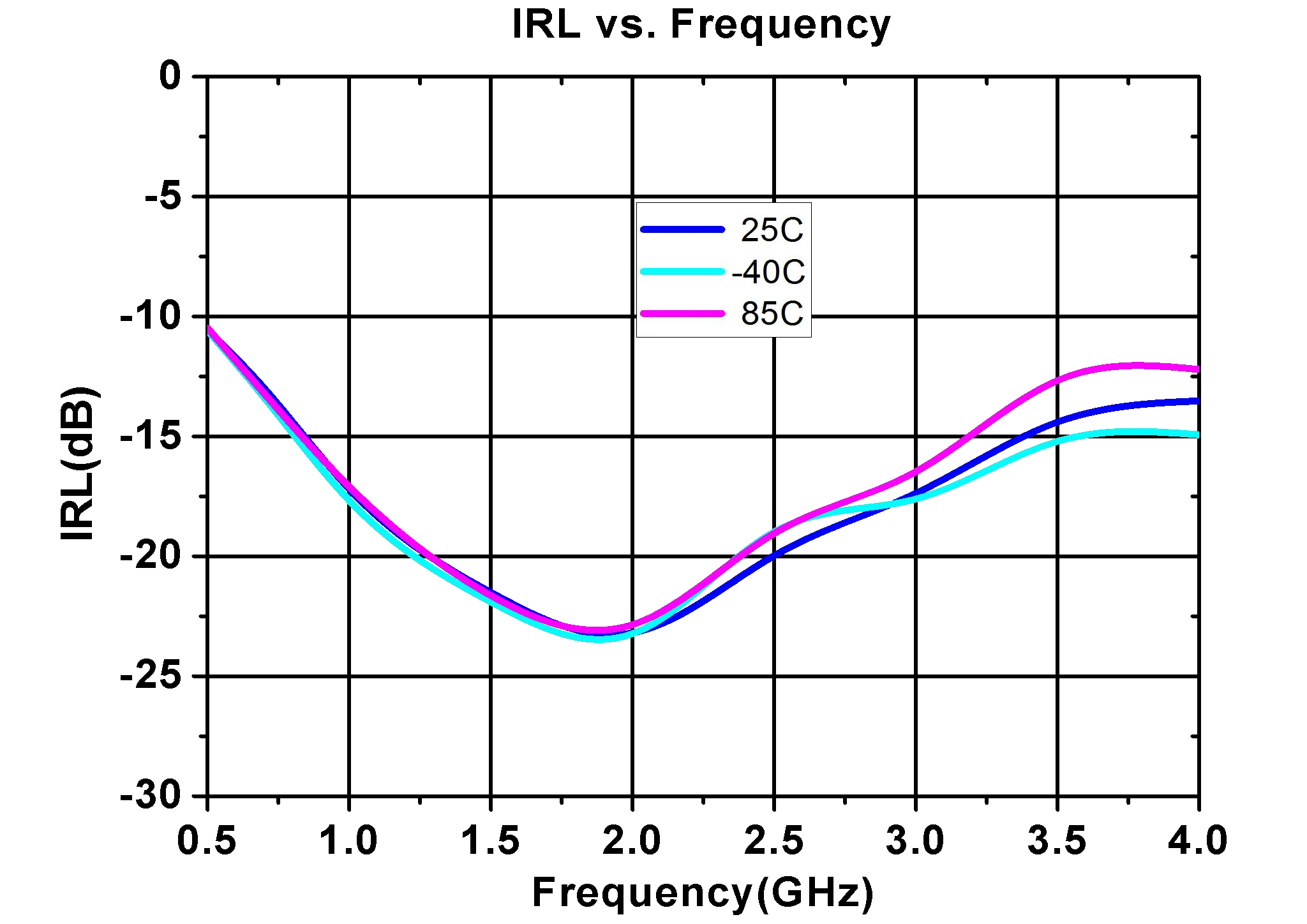

02 Входные потери на отражение Сопоставление входных данных
AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

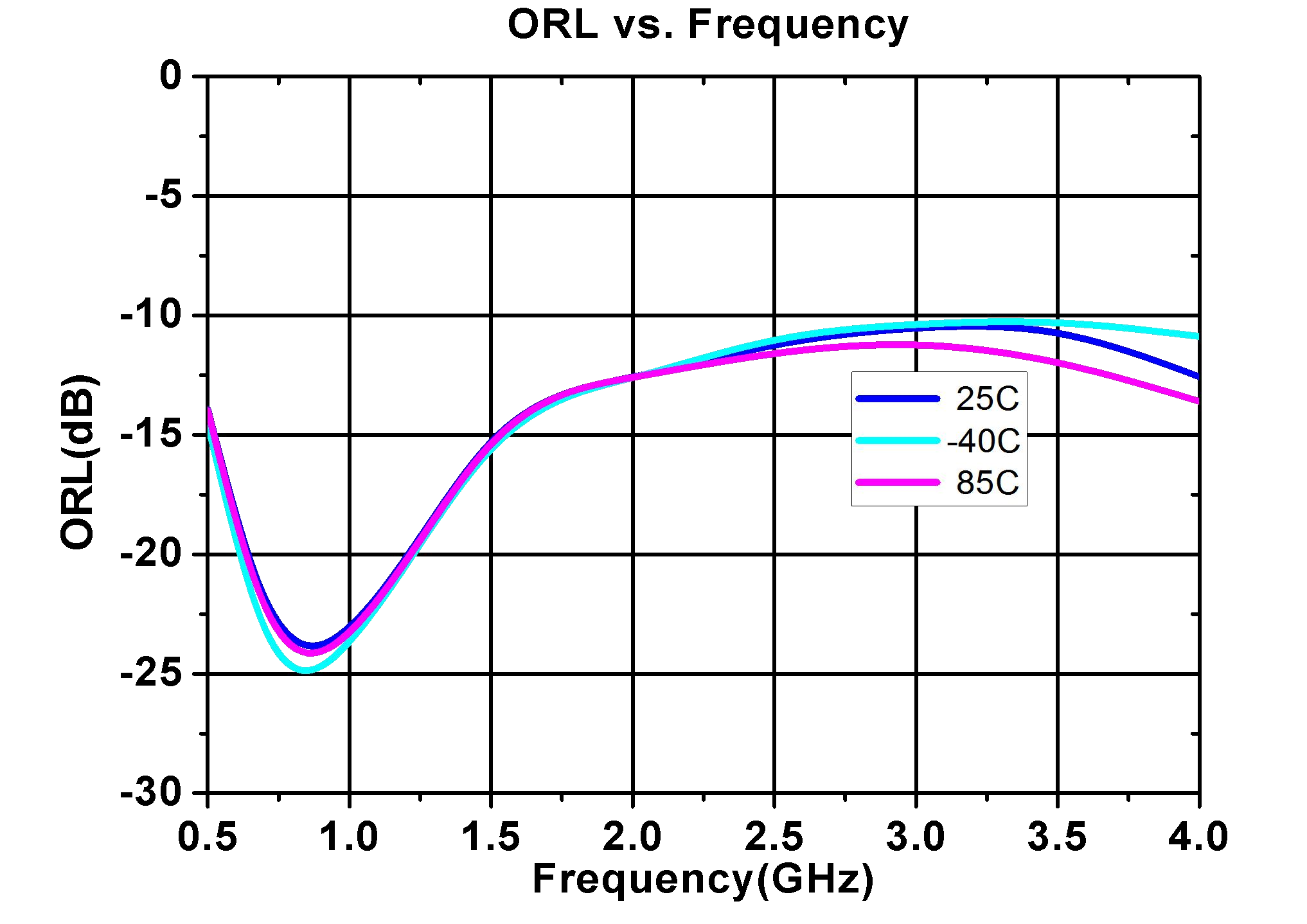

03 Выходные потери на отражение Выходное соответствие
AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
Линейность и шум

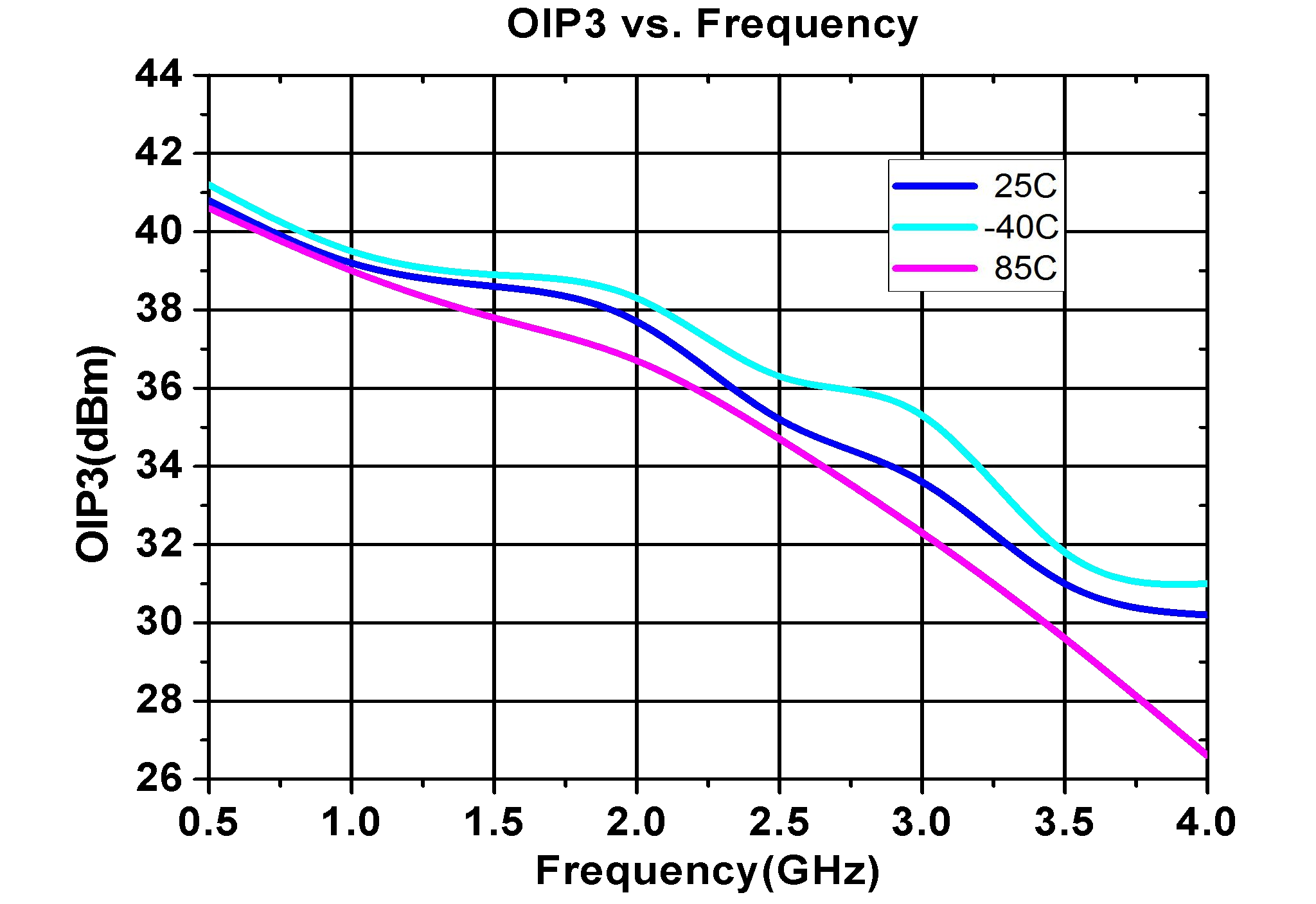

04 OIP3 Линейный отклик
AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

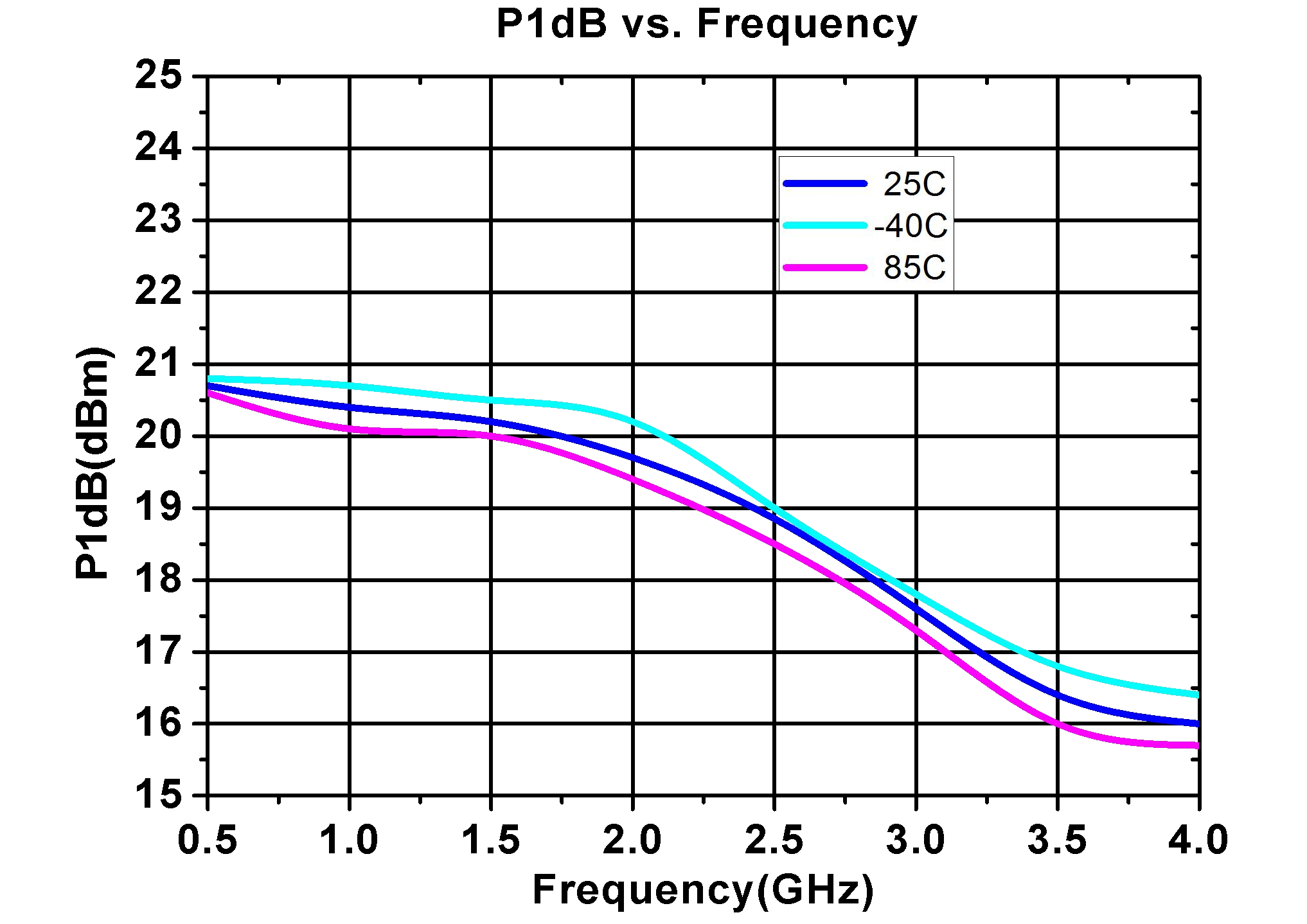

05 Выходной уровень P1dB Сжатие выходных данных
AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

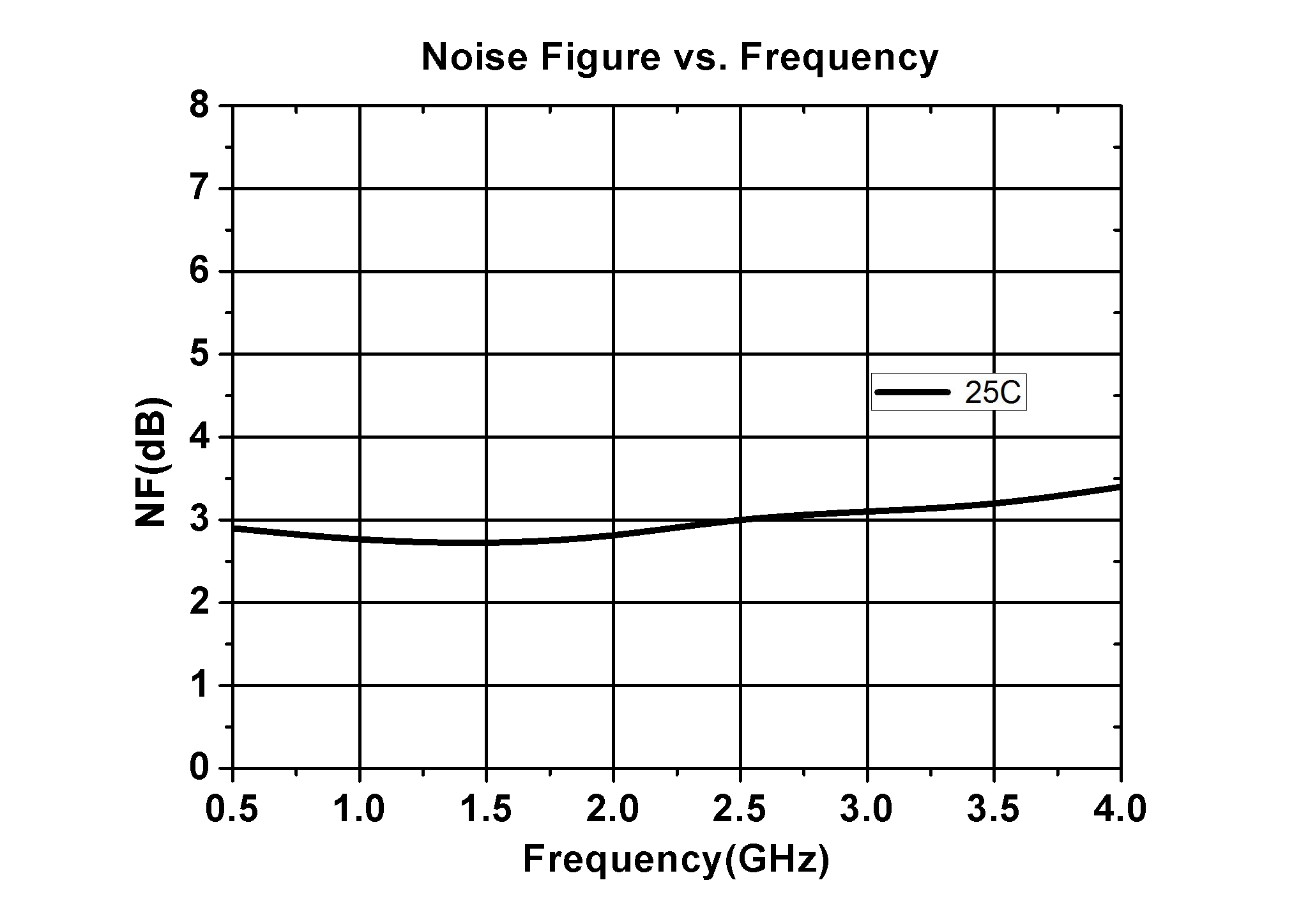

06 Коэффициент шума Шумовая характеристика
AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

Беспроводные системы

Широкополосные усилительные каскады для радиочастотных сигнальных трактов.

Беспроводная радиочастота Широкополосный доступ Радиочастотная цепь
IF and RF driver amplifiers icon

Усилители-драйверы ПЧ и ВЧ

Усилитель драйвера для радиочастотных и среднечастотных каскадов.

IF Драйвер ВЧ драйвер Этап усиления






Широкополосные ВЧ-каскады усиления

Каскадное усиление с сопротивлением 50 Ом в широком диапазоне рабочих частот.

50 Ом Каскадный Широкополосный
General purpose RF amplification icon

Универсальное радиочастотное усиление

Для конструкций, требующих умеренной выходной мощности и высокой линейности.

Высокая линейность Умеренная мощность Генерал РЧ
