Выбор решений для передачи радиочастот по оптоволокну должен основываться на фактических системных требованиях, а не только на отдельных технических характеристиках. Диапазон частот, дальность связи и радиочастотные характеристики — все это влияет на общую стабильность связи. Хорошо спроектированная система Система RFoF Используется оптимизированная оптическая аппаратура и радиочастотная схема для сохранения линейности и минимизации искажений, что помогает обеспечить надежную передачу радиочастотного сигнала по оптоволокну.

Основные выводы

• Технология передачи радиочастотного сигнала по оптоволокну (RFoF) обеспечивает высококачественную передачу радиочастотного сигнала на большие расстояния с минимальными потерями и высокой устойчивостью к помехам.

• Сети GPON и XGS-PON могут сосуществовать с каналами RFoF, поддерживая как широкополосную передачу данных, так и радиочастотные услуги на одной и той же волоконно-оптической инфраструктуре.

• Ключевые показатели производительности, такие как линейность, коэффициент шума и частотная характеристика, имеют решающее значение для успешной интеграции.

• Правильное проектирование RFoF помогает операторам снизить сложность эксплуатации, одновременно расширяя возможности предоставления услуг.

Почему интеграция радиочастотной связи по оптоволокну важна в сетях PON?

Пассивные оптические сети (PON), включая GPON и XGS-PON, широко используются в качестве технологий доступа для предоставления широкополосных услуг частным и корпоративным пользователям. GPON обеспечивает эффективную пропускную способность в нисходящем направлении, а XGS-PON предлагает симметричную производительность 10 Гбит/с для поддержки приложений, интенсивно использующих полосу пропускания и восходящий поток.

По мере развития сетей доступа операторам все чаще требуется передавать не только цифровые данные, но и... радиочастотные (РЧ) сигналынапример, для трансляции видео, наложения радиочастотных сигналов или радиопередачи для удаленных объектов. Традиционная коаксиальная передача на большие расстояния страдает от высокого затухания, подверженности электромагнитным помехам и повышенных затрат на техническое обслуживание.

Технология RF over Fiber решает эти проблемы, преобразуя радиочастотные сигналы в оптическую форму, что позволяет передавать их по оптоволокну с очень низкими потерями и высокой целостностью сигнала. При интеграции в сети GPON или XGS-PON технология RFoF позволяет радиочастотным сервисам сосуществовать с широкополосной передачей данных без ущерба для производительности сети.

Понимание ландшафта PON: GPON против XGS-PON

Для эффективной интеграции RFoF важно понимать рабочую среду сетей GPON и XGS-PON:

• GPON Благодаря своей экономичности и развитой экосистеме, этот метод широко используется для развертывания оптоволоконных сетей до дома и до здания.
• XGS-PON Расширяет эту архитектуру за счет симметричной полосы пропускания 10 Гбит/с, что позволяет предоставлять расширенные услуги, такие как доступ к облаку, корпоративная связь и приложения доступа следующего поколения.

Обе технологии основаны на общей оптической распределительной сети (ODN), состоящей из одномодового волокна и пассивных разветвителей. Эта общая инфраструктура позволяет внедрять радиочастотные оптоволоконные каналы наряду с услугами PON за счет тщательного планирования длин волн и управления питанием.

Показатели эффективности инженерных решений, имеющие значение

При интеграции радиочастотной передачи по оптоволокну в системы GPON или XGS-PON на ранних этапах проектирования следует оценить несколько ключевых показателей производительности.

Линейность и интермодуляционные характеристики

Линейность определяет точность передачи радиочастотных сигналов без образования продуктов искажения. Высокая линейность особенно важна в многонесущих или широкополосных радиочастотных системах, где интермодуляционные искажения могут ухудшить общее качество сигнала.

Коэффициент шума и отношение сигнал-шум

Коэффициент шума напрямую влияет на отношение сигнал/шум на приемнике. Низкий коэффициент шума помогает сохранить слабые радиочастотные сигналы после оптической передачи и преобразования, что крайне важно для поддержания качества обслуживания в аналоговых или чувствительных к радиочастотам приложениях.

Частотная характеристика и равномерность усиления

Равномерное усиление во всем рабочем диапазоне частот обеспечивает равномерную передачу всех радиочастотных каналов. Плохая частотная характеристика может привести к искажениям или неравномерности уровней сигнала в каналах, что ухудшает качество работы в определенных частотных диапазонах.

Расчет оптического энергетического бюджета и планирование длины волны

Поскольку в каналах RFoF может использоваться одно и то же волокно с услугами PON, при расчете оптического бюджета мощности необходимо учитывать потери в разветвителе, потери в разъемах и требования к сосуществованию. Надлежащее разделение длин волн гарантирует, что сигналы RFoF не будут создавать помехи для передачи данных по сетям GPON или XGS-PON.

Практические сценарии интеграции

Наложение радиочастотного видеосигнала в сетях PON

Один из распространенных сценариев развертывания — передача видеосигналов вещания или радиочастотного сигнала по инфраструктуре PON. В этой модели радиочастотные сигналы преобразуются в оптические на головной станции и передаются по оптоволокну вместе с потоками данных PON. На удаленном конце оптические приемники преобразуют сигналы обратно в радиочастотный сигнал для локального распределения.

Такой подход позволяет операторам поддерживать существующие радиочастотные услуги при переходе на волоконно-оптические сети доступа без необходимости создания обширной коаксиальной инфраструктуры.

Гибридная широкополосная и радиочастотная передача

В гибридных сетях, где должны сосуществовать широкополосные данные, радиочастотное видео и другие радиочастотные сервисы, технология RFoF обеспечивает единый волоконно-оптический транспортный уровень. Это снижает сложность сети, уменьшает затраты на техническое обслуживание и повышает масштабируемость в долгосрочной перспективе за счет использования единой оптической инфраструктуры.

Передовые методы успешной интеграции

Чётко сформулируйте технические требования.

Перед выбором компонентов операторам следует четко определить такие требования, как:

• Целевой диапазон радиочастот
• Требуемое расстояние передачи
• Коэффициенты разветвления и бюджет оптических потерь
• Ограничения сосуществования с длинами волн GPON или XGS-PON

Четкие спецификации сокращают циклы перепроектирования и упрощают проверку системы.

Выбор компонентов на основе ключевых показателей эффективности системы.

При выборе компонентов следует ориентироваться на производительность системы в целом, а не только на отдельные характеристики. Линейность, коэффициент шума, оптическая чувствительность и частотная характеристика должны оцениваться совместно для обеспечения стабильной работы на всем протяжении системы.

План установки и технического обслуживания

Простота установки и устранения неполадок имеет решающее значение в сетях доступа. Системы RFoF должны обеспечивать простую процедуру ввода в эксплуатацию и позволять операторам эффективно диагностировать проблемы с производительностью во время работы.

Иллюстративная сравнительная оценка производительности

В таблице ниже приведен пример целевых показателей производительности, которые обычно учитываются при оценке решений RFoF для интеграции с сетями PON.

Операционные преимущества внедрения решений для бизнеса (B2B).

Интеграция технологии передачи радиочастот по оптоволокну в сети GPON и XGS-PON позволяет операторам и системным интеграторам:

• Увеличьте дальность передачи радиочастотного сигнала за пределы возможностей коаксиального кабеля.
• Улучшение стабильности сигнала и устойчивости к помехам.
• Снижение эксплуатационных и ремонтных расходов.
• Поддержка как устаревших радиочастотных сервисов, так и будущих модернизаций широкополосной связи.

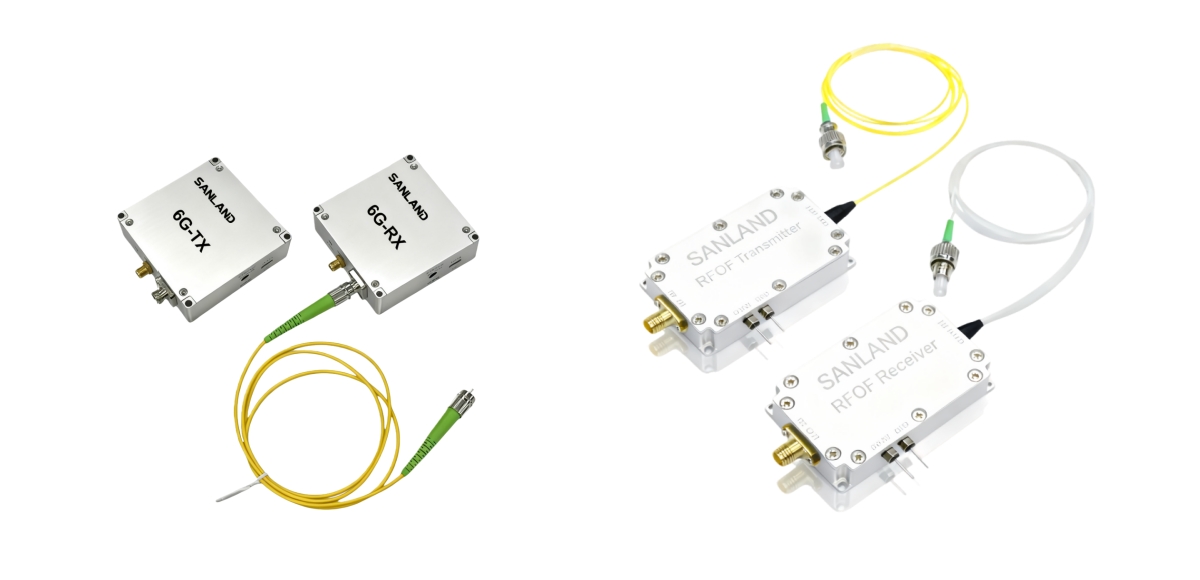

Виды Радиочастотная связь по оптоволокну

Практическое руководство по выбору

Соответствие технических характеристик потребностям проекта

Необходимо убедиться, что решение для передачи радиочастот по оптоволокну подходит для вашего приложения.

Начните с понимания того, откуда поступает радиочастотный сигнал и куда он должен направляться. Проверьте требуемый диапазон частот и уровень сигнала на обоих концах линии связи.

Далее рассмотрим дальность связи и оптический бюджет. Передатчик и приемник RFoB должны обеспечивать достаточную оптическую мощность для компенсации потерь в волокне, разветвителях и разъемах. Это помогает избежать слабых сигналов и сохранить радиочастотные характеристики на расстоянии.

Системная совместимость также важна. Убедитесь, что решение RFoF совместимо с вашей существующей волоконно-оптической инфраструктурой, планом длин волн и сетевой архитектурой. В некоторых случаях для сосуществования с трафиком GPON или XGS-PON могут потребоваться определенные длины волн или типы разъемов.

Наконец, рассматривайте радиочастотные характеристики как целостный канал связи. Линейность, коэффициент шума и частотная характеристика должны соответствовать требованиям приложения, а не оцениваться изолированно.

При выборе решения RFoF выполните следующие шаги:

• Подтвердите требуемый диапазон радиочастот и уровни сигнала.
• Рассчитайте расстояние по оптоволокну и бюджет оптических потерь.
• Проверьте совместимость длины волны и инфраструктуры.
• Оцените характеристики радиочастотного сигнала на уровне канала связи.

Кончик: Выбор модуля RFoF, максимально соответствующего реальному применению, а не избыточно специфичного, может упростить развертывание и повысить долговременную стабильность.

Часто задаваемые вопросы

Какова основная цель передачи радиочастот по оптоволокну (RFoF)?

Технология RF over Fiber используется для передачи радиочастотных сигналов по оптическому волокну. Она преобразует радиочастотные сигналы в оптические для передачи, а затем преобразует их обратно в радиочастотные на приемном конце. Это позволяет передавать радиочастотные услуги на большие расстояния с низкими потерями и высокой стабильностью сигнала.

Как понять, подходит ли решение RFoF для вашей системы?

Для начала проверьте требования к вашему приложению. Обратите внимание на диапазон радиочастот, уровни сигнала и требуемое расстояние передачи. Затем убедитесь, что передатчик и приемник RFoF совместимы с вашей существующей волоконно-оптической инфраструктурой и планом длин волн.

Можно ли использовать RFoF совместно с GPON или XGS-PON?

Да, технология RFoF может сосуществовать с GPON и XGS-PON при условии правильного разделения длин волн и планирования оптической мощности. Всегда проверяйте, чтобы длина волны и уровни мощности RFoF не создавали помех для передачи данных по PON.

Что произойдет, если вы выберете неправильное решение RFoF?

• Качество радиочастотного сигнала может ухудшиться.
• Вы можете заметить искажения или усиление шума.
• Связь может стать нестабильной на расстоянии.

В некоторых случаях связь RFoF может работать не так, как ожидалось.

Требуют ли системы RFoF специального обслуживания?

Системы RFoF обычно требуют меньше технического обслуживания, чем длинные коаксиальные кабели. Однако правильная установка, чистые оптические соединения и корректные уровни мощности по-прежнему важны для обеспечения долгосрочной надежности.

Кончик: Перед развертыванием всегда оценивайте производительность RFoF на системном уровне, а не только по отдельным параметрам.
