Микрокабельный кабельный + спутниковый промежуточный частотный передатчик на оптоволокне, 47–2400 МГц | SLRF TXS-55

TXS-55 — это компактный волоконно-оптический передатчик для кабельного и спутникового телевидения, предназначенный для передачи широкополосных радиочастотных сигналов по одномодовому волокну. Он поддерживает частотный диапазон от 47 МГц до 2400 МГц, что делает его подходящим для комбинированного распределения промежуточных частот кабельного телевидения и спутниковой связи.

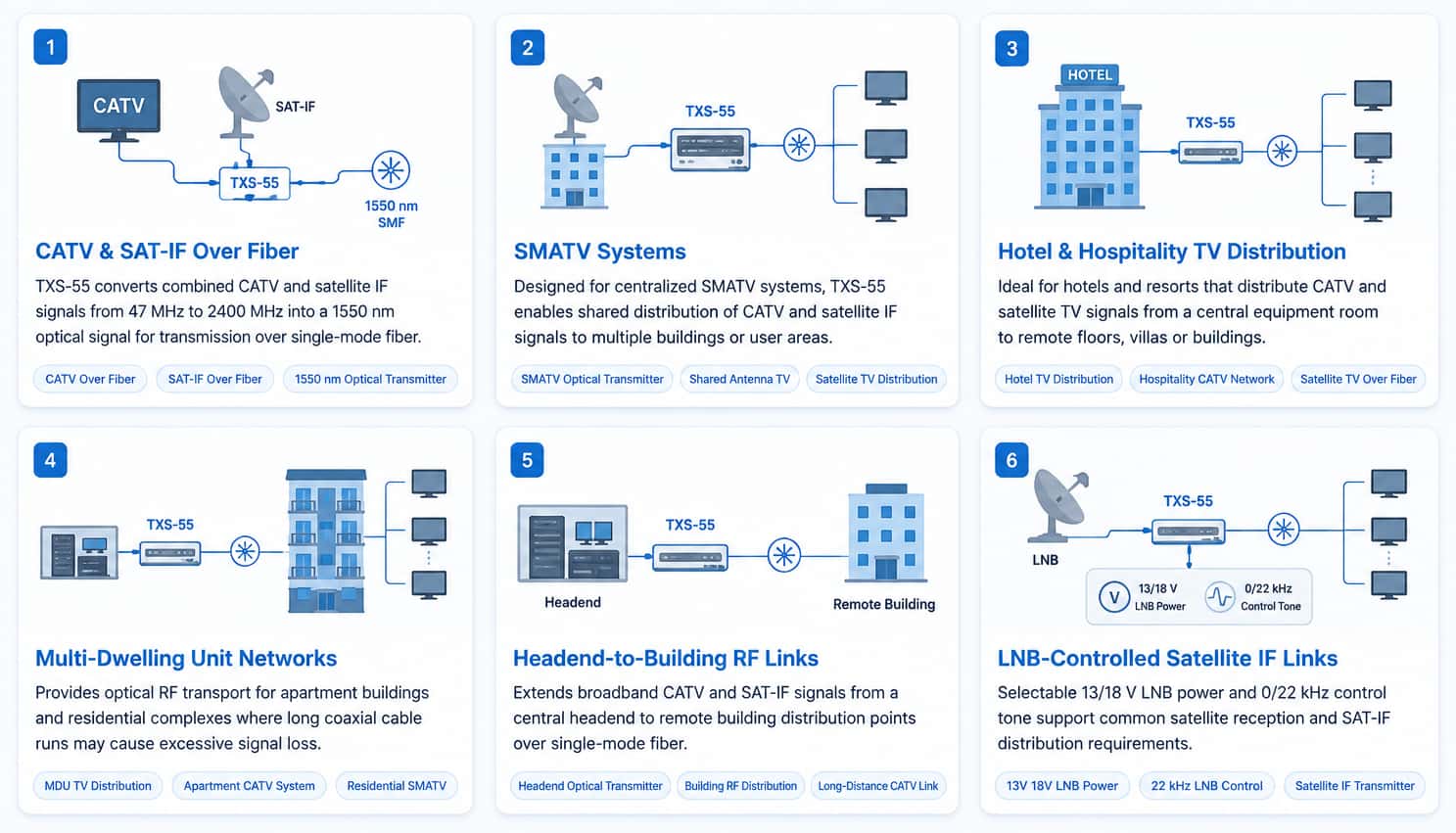

Передатчик обеспечивает оптический выходной сигнал на длине волны 1550 нм с оптической мощностью 3 мВт. Доступны выбираемые режимы управления 13/18 В постоянного тока и 0/22 кГц через входной ВЧ-порт, с максимальным током 500 мА для спутниковых LNB-приложений. Компактный корпус, низкий уровень шума и стабильные ВЧ-характеристики делают его подходящим для SMATV, головных станций, гостиничных комплексов и многоквартирных распределительных систем.

Выбираемая мощность и управление LNB

TXS-55 предлагает четыре выбираемых режима управления LNB с помощью двух встроенных переключателей, позволяющих настроить необходимую комбинацию напряжения и тональности для различных условий приема спутникового сигнала.

• 13 В / 0 кГц
• 13 В / 22 кГц
• 18 В / 0 кГц
• 18 В / 22 кГц

Часто задаваемые вопросы

• Какой диапазон частот поддерживает TXS-55?

TXS-55 поддерживает сигналы кабельного телевидения и спутниковой связи в диапазоне от 47 МГц до 2400 МГц.

• Может ли TXS-55 передавать сигналы кабельного телевидения и спутниковой связи по одному и тому же оптоволокну?

Передатчик принимает комбинированные широкополосные радиочастотные сигналы CATV и SAT-IF и преобразует их в оптический сигнал с длиной волны 1550 нм для передачи по одномодовому оптоволокну.

• Поддерживает ли TXS-55 питание LNB от источников 13 В и 18 В?

Да. Входной ВЧ-порт поддерживает выбор выходного напряжения 13 В или 18 В с максимальным током 500 мА.

• Обеспечивает ли оно управление спутником на частоте 22 кГц?

Да. Передатчик поддерживает выбор управляющего тона 0 кГц или 22 кГц.

• Какова выходная мощность оптического сигнала?

Типичная выходная мощность оптического излучения составляет 3 мВт на длине волны 1550 нм.

• Какие оптические разъемы доступны?

Доступны варианты оптических разъемов SC/APC и FC/APC.

• Какой приемник следует использовать с TXS-55?

Совместимый оптический приемник следует выбирать в соответствии с требуемым диапазоном частот, уровнем оптического входного сигнала, выходным радиочастотным сигналом и характеристиками АРУ. Для подбора приемника клиентам следует обратиться в компанию SANLAND.
