Основные характеристики
| ● Номинальное усиление канала связи 20 дБ |
| ● Широкий частотный диапазон от 5 МГц до 6 ГГц |
| ● Подключение и использование по принципу Plug-and-play |
| ● 104 дБ·Гц2/3 SFDR |
| ● Варианты длины волны: 1310 нм или 1550 нм |
| ● Компактные модули TX/RX с сопротивлением 50 Ом |
| ● Равномерность усиления ±0,25 дБ на любой частоте 36 МГц. |
Модули SANLAND 6G-TX и 6G-RX образуют компактную аналоговую радиочастотную линию связи по оптоволокну для передачи радиочастотных сигналов в диапазоне от 5 МГц до 6 ГГц по одномодовому оптоволокну. Передатчик преобразует входящий радиочастотный сигнал в оптический, а приемник преобразует оптический сигнал обратно в радиочастотный на удаленном конце.
При номинальном усилении 20 дБ, 104 дБ·Гц2/3 Благодаря поддержке SFDR и принципу Plug-and-Play, канал связи предназначен для удаленной антенной связи, спутниковой связи, распределенных антенных систем, систем вещания, 4G LTE и применения в радиотелескопах.

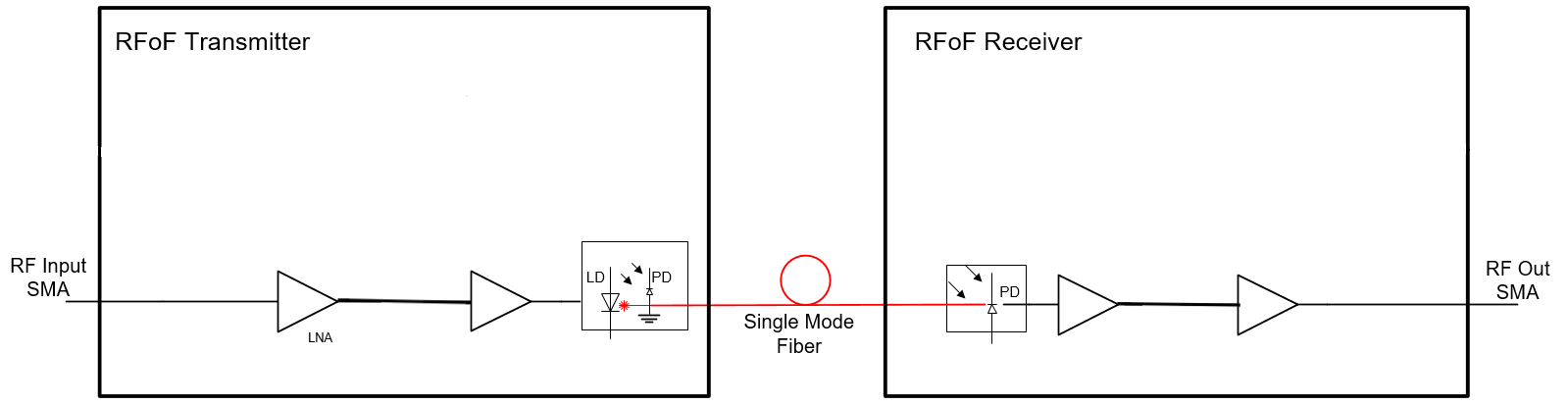

Устройство 6G-TX принимает аналоговый радиочастотный сигнал через 50-омный SMA-вход и преобразует его в оптический сигнал.
Оптический сигнал передается по одномодовому оптоволокну, проложенному заказчиком, в удаленное местоположение.
Устройство 6G-RX преобразует оптический сигнал обратно в радиочастотный и передает его через выход SMA 50 Ом.
*Один модуль 6G-TX и один модуль 6G-RX образуют полноценную однонаправленную радиочастотную линию связи по оптоволокну, готовую к подключению и использованию.
Характеристики радиочастотного диапазона
| Параметр | Спецификация |
| Диапазон частот | 5 МГц–6 ГГц |
| Номинальная прибыль | 20 дБ |
| Достичь плоскости | ±2,5 дБ |
| Обеспечьте равномерность распределения сигнала на любой частоте 36 МГц. | ±0,25 дБ |
| Входной P1dB | -18 дБм |
| Коэффициент шума | 16 дБ |
| SFDR | 104 дБ·Гц2/3 |
| Максимальная мощность, без повреждений | +20 дБм |
| Входное/выходное КСВ | 2.6:1 |
| Входное/выходное сопротивление | 50 Ом |
Оптические характеристики
| Параметр | Спецификация |
| Оптическая выходная мощность | 3 ± 0,5 мВт |
| Длина волны передатчика | 1310 нм или 1550 нм |
| Оптическое волокно | Одномодовое волокно |
| Оптический разъем | ФК/АПС |
Электромеханические
| Параметр | Спецификация |
| Потребление тока TX | 100 мА |
| Потребление тока приемником | 100 мА |
| Индикатор состояния питания | Зеленый светодиод |
| Размеры | 70 × 83,5 × 23 мм |
| Радиочастотный разъем | СМА |
Экологические рейтинги
| Параметр | Минимум | Максимум |
| Рабочая температура | -20°C | +75°C |
| Температура хранения | -40°C | +85°C |
| Относительная влажность при хранении | 5% | 95% |

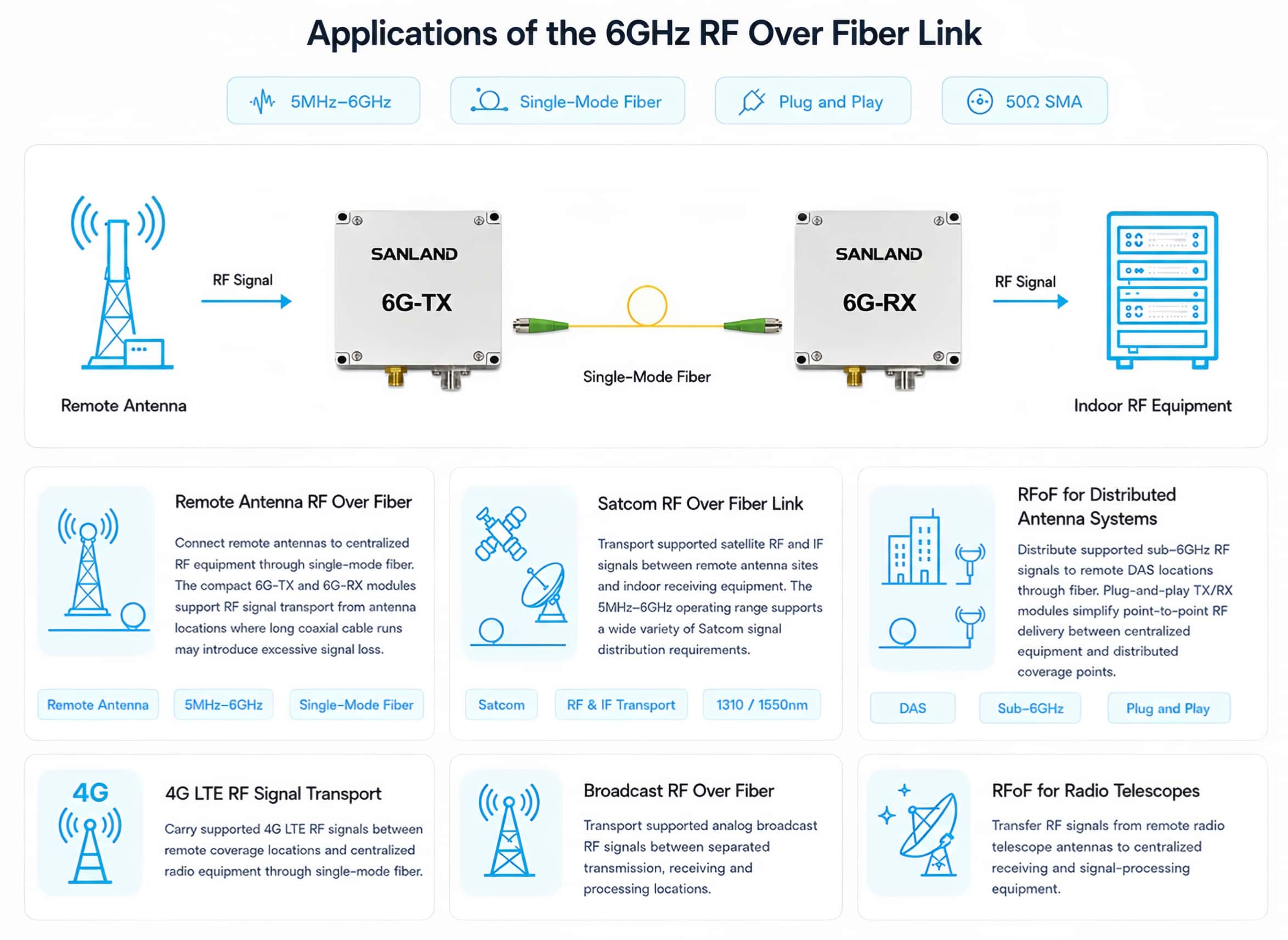

Модули SANLAND 6G-TX и 6G-RX передают аналоговые радиочастотные сигналы в диапазоне от 5 МГц до 6 ГГц по одномодовому оптоволокну для использования в системах удаленной антенной связи, спутниковой связи, распределенных антенных системах, вещании и других приложениях для передачи радиочастот на большие расстояния.
