Конфигурируемый аналогово-цифровой радиочастотный канал связи по оптоволокну, диапазон частот 5 МГц–6 ГГц.

SANLAND 5 MHz to 6 GHz RF over Fiber analog and digital link transmitter and receiver modules

Конфигурируемый аналогово-цифровой радиочастотный канал связи по оптоволокну, диапазон частот 5 МГц–6 ГГц.

Основные характеристики

● Широкополосное покрытие от 5 МГц до 6 ГГц
● Передача радиочастотного сигнала с аналоговой и цифровой модуляцией
● Типичный IIP3 33 дБм
● До 104 дБ·Гц2/3 SFDR
● Варианты длины волны: 1310 нм или 1550 нм
● Одномодовое волокно SM28
● Поддержка WDM для двунаправленных одноволоконных каналов связи
●Гибкие конфигурации TX/RX/пара
●Множество вариантов оптических разъемов
● Компактный модуль 5 В с интерфейсом SMA 50 Ом



Узнать сейчас
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Пара модулей SANLAND 5 МГц–6 ГГц RF over Fiber обеспечивает прозрачную передачу широкополосных радиочастотных сигналов по одномодовому оптоволокну SM28. Передатчик преобразует входящий радиочастотный сигнал в оптический с помощью высоколинейного DFB-лазера, а приемник преобразует оптический сигнал обратно в радиочастотный с помощью высоколинейного фотодиода и малошумящего усилителя. Исходный формат радиочастотной модуляции сохраняется на протяжении всего канала связи.

Благодаря компактным размерам, работе от 5 В, интерфейсам SMA 50 Ом и вариантам длины волны 1310 нм или 1550 нм, модули предназначены для интеграции в системы связи, вещания, распределения антенн и тестирования. Также доступны конфигурации WDM для двунаправленной радиочастотной передачи по одному оптоволокну.

Архитектура радиочастотной связи по оптоволокну в диапазоне 5 МГц–6 ГГц

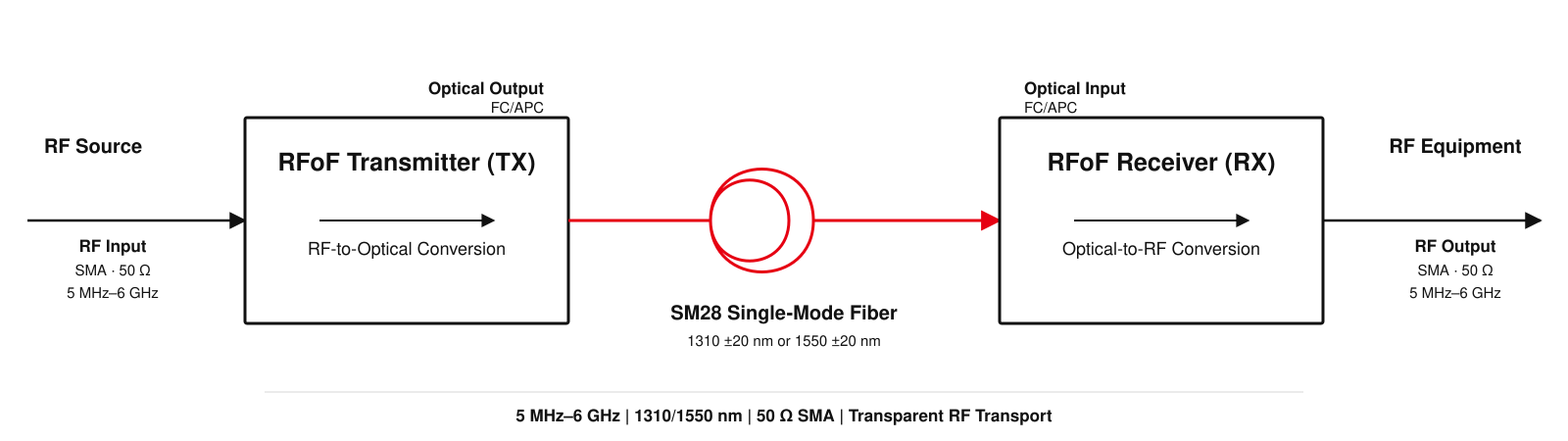

5 MHz to 6 GHz RF over fiber link showing TX and RX modules connected by SM28 single-mode fiber.

Дополнительная двунаправленная конфигурация WDM

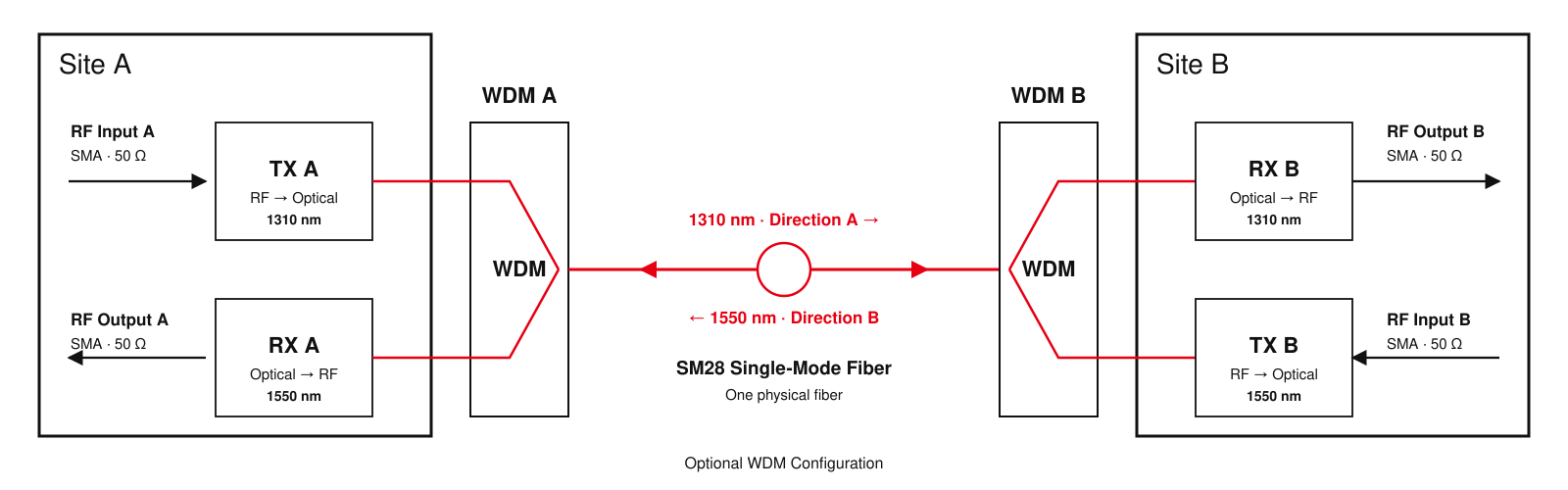

Bidirectional RF over fiber configuration using 1310 nm and 1550 nm WDM over one SM28 single-mode fiber.

Часто задаваемые вопросы

  • Может ли канал связи RF over Fiber передавать радиочастотные сигналы с цифровой модуляцией?

Модуль обеспечивает прозрачную передачу радиочастотных сигналов и подходит как для аналоговых сигналов, так и для цифровых модулированных радиочастотных несущих в заданном диапазоне частот и входной мощности.

  • Достаточно ли одного модуля для формирования радиочастотного канала связи по оптоволокну?

Нет. Для обеспечения полноценной однонаправленной связи необходимы один передатчик и один приемник, работающие на одной и той же оптической длине волны.

  • Могут ли двунаправленные радиочастотные сигналы передаваться по одному оптоволокну?

Да. Две согласованные пары передатчик/приемник можно объединить с компонентами WDM 1310/1550 нм для двунаправленной передачи по одному оптоволокну.

  • Какой тип волокна необходим?

В стандартной конфигурации используется одномодовое волокно SM28 с оптическими соединениями FC/APC.

  • Какова максимальная дальность передачи?

Поддерживаемое расстояние зависит от оптической мощности передатчика, потерь в волокне, потерь в разъеме, потерь при мультиплексировании (WDM) или вносимых потерь WDM, а также требуемых характеристик радиочастотного сигнала. Заказчики должны предоставить расстояние до волокна и конфигурацию канала связи для оценки бюджета канала.



Характеристики радиочастотного диапазона

Параметр Ценить
Диапазон радиочастот 5 МГц–6 ГГц
Входная мощность ВЧ от -35 до -15 дБм
Выходная мощность ВЧ от -15 до +5 дБм
Входной P1dB -10 дБм типичное значение
IIP3 33 дБм (типичное значение)
SFDR 90–104 дБ·Гц2/3
Коэффициент шума 16–30 дБ
Достичь плоскости ±3 дБ макс.
Входное/выходное КСВН Типичное соотношение: 1,9:1, максимальное: 2:1.
ВЧ импеданс 50 Ом
Радиочастотный разъем СМА



Оптические характеристики

Параметр Ценить
Оптическая длина волны 1310 ±20 нм или 1550 ±20 нм
Мощность оптического выхода TX Типичная мощность 3 мВт
Оптическая входная мощность от -15 до +2 дБм
Чувствительность приемника -20 дБм
Тип волокна Одномодовое волокно SM28
Оптический разъем ФК/АПС
Конфигурация WDM Необязательный



Электротехнические, механические и экологические аспекты.

Параметр Ценить
напряжение питания 4,8–5,2 В постоянного тока, типичное напряжение 5 В.
Ток питания Типичный ток 160 мА
Изменение коэффициента усиления в зависимости от температуры* ±2 дБ
Рабочая температура от -20°C до +50°C
Температура хранения от -45°C до +85°C
Размеры модуля Приблизительные размеры: 64 × 39 × 12 мм

*Измерения проводились в диапазоне рабочих температур от −10°C до +70°C.



Модуль TX

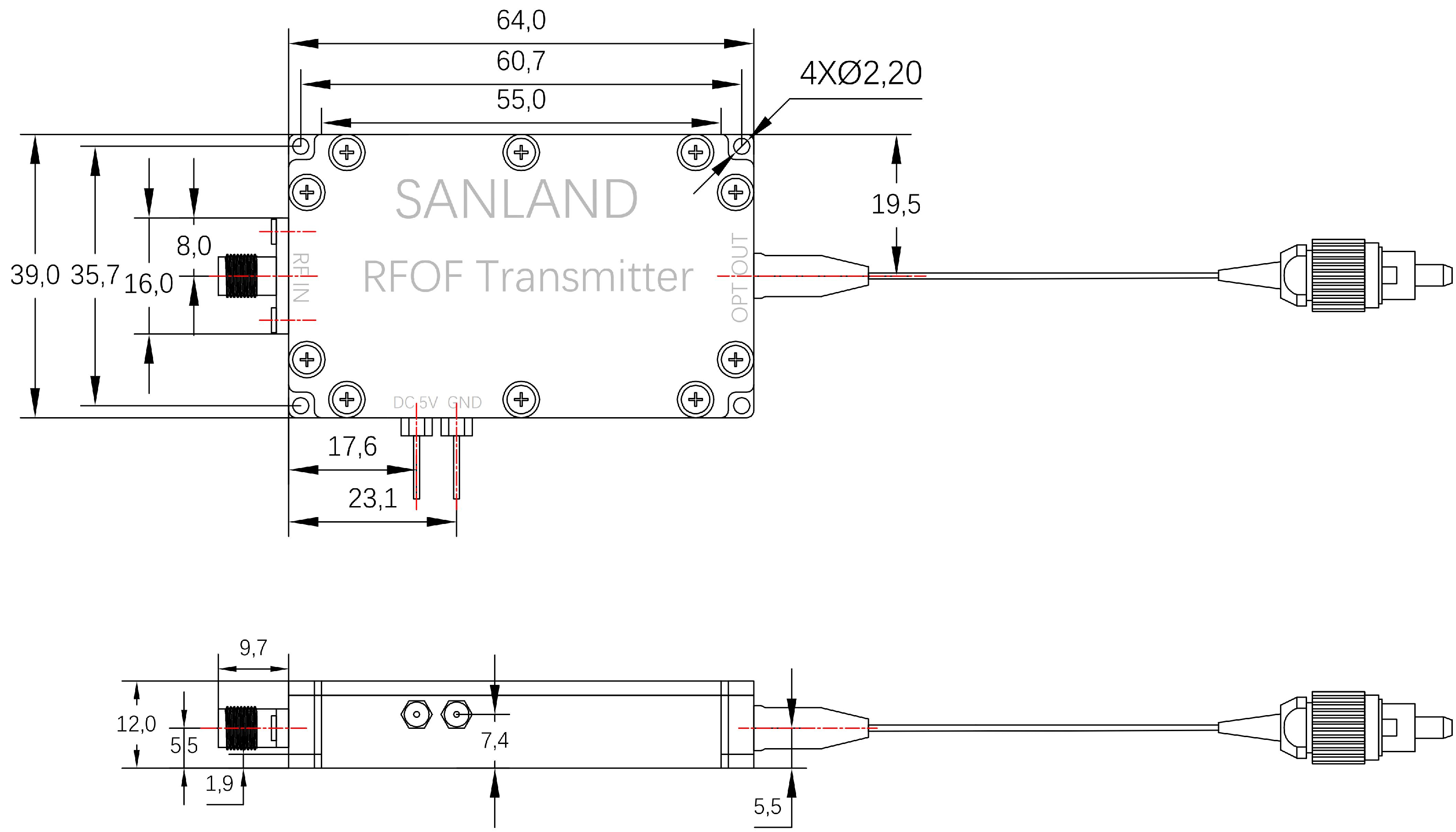

Mechanical dimension drawing of the SANLAND 5 MHz to 6 GHz RF over fiber transmitter module, showing top and side views, SMA RF input, optical output, and 5 V power pins.

Модуль RX

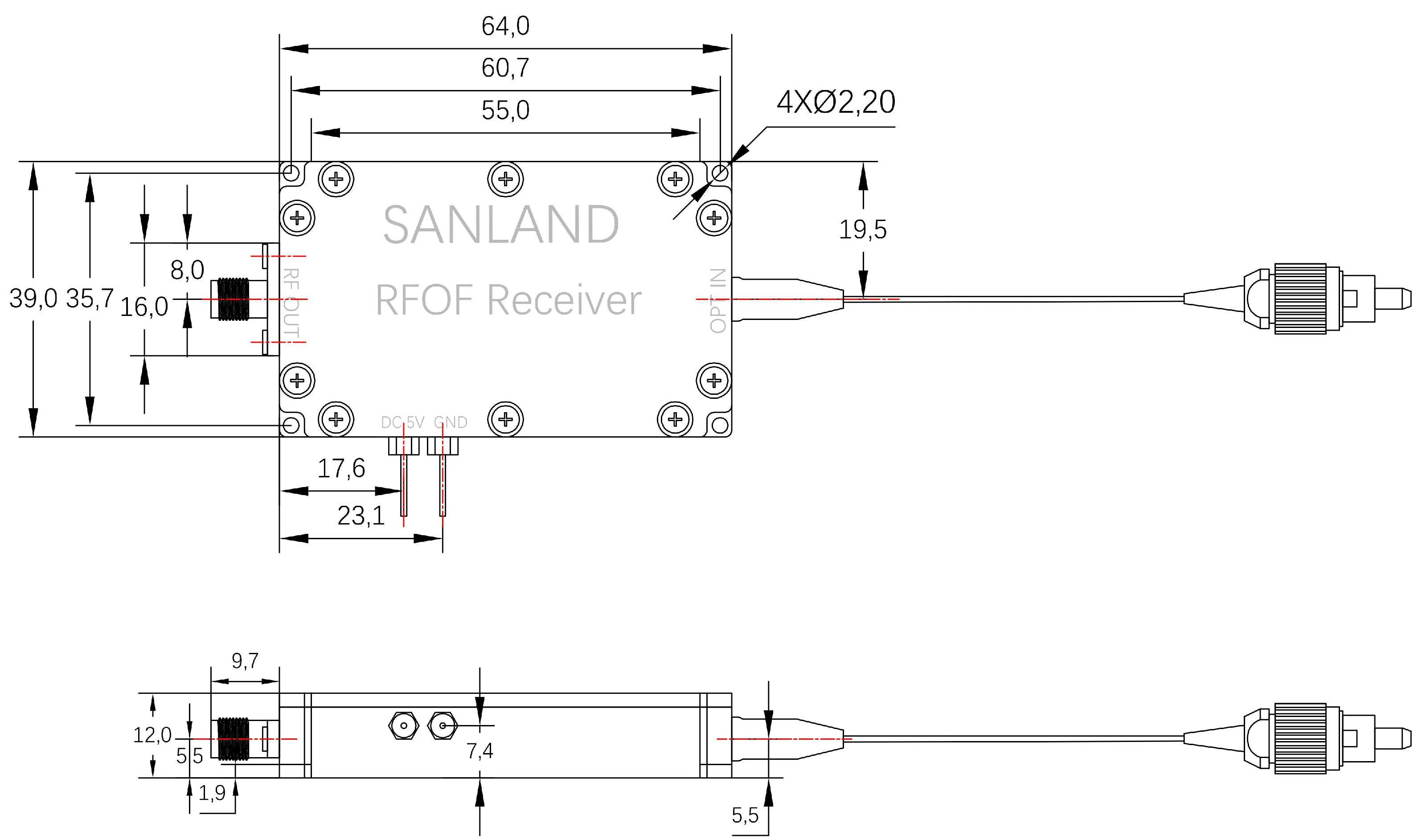

Mechanical dimension drawing of the SANLAND 5 MHz to 6 GHz RF over fiber receiver module, showing top and side views, SMA RF output, optical input, and 5 V power pins.



Канал RFoF с частотой 5 МГц–6 ГГц обеспечивает прозрачную передачу аналоговых и цифровых радиочастотных сигналов по одномодовому оптоволокну SM28. Он подходит для удаленных и распределенных радиочастотных систем, требующих широкой полосы пропускания, низких потерь при передаче и устойчивости к электромагнитным помехам.

  • Дистанционные антенные каналы связи
  • Наземные станции спутниковой связи
  • DAS и телекоммуникации
  • Эфирное и цифровое телевидение
  • Радиоастрономия
  • Синхронизация и определение времени

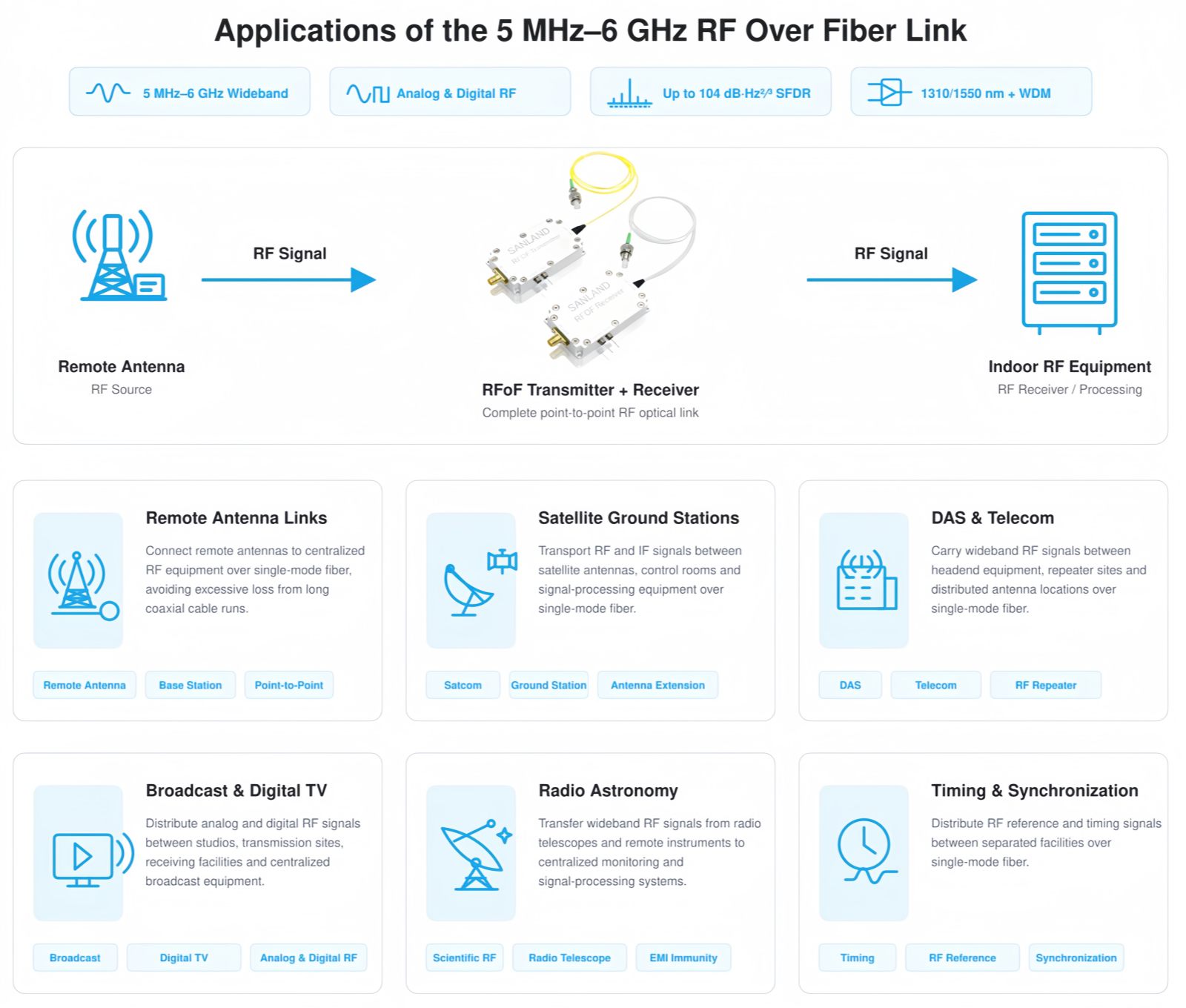

Applications of a 5 MHz–6 GHz RF over fiber link for remote antennas, satellite ground stations, DAS, broadcast, radio astronomy, and timing synchronization.
