RFoF-C 5 МГц–6 ГГц Дистанционно управляемая аналоговая радиочастотная связь по оптоволокну

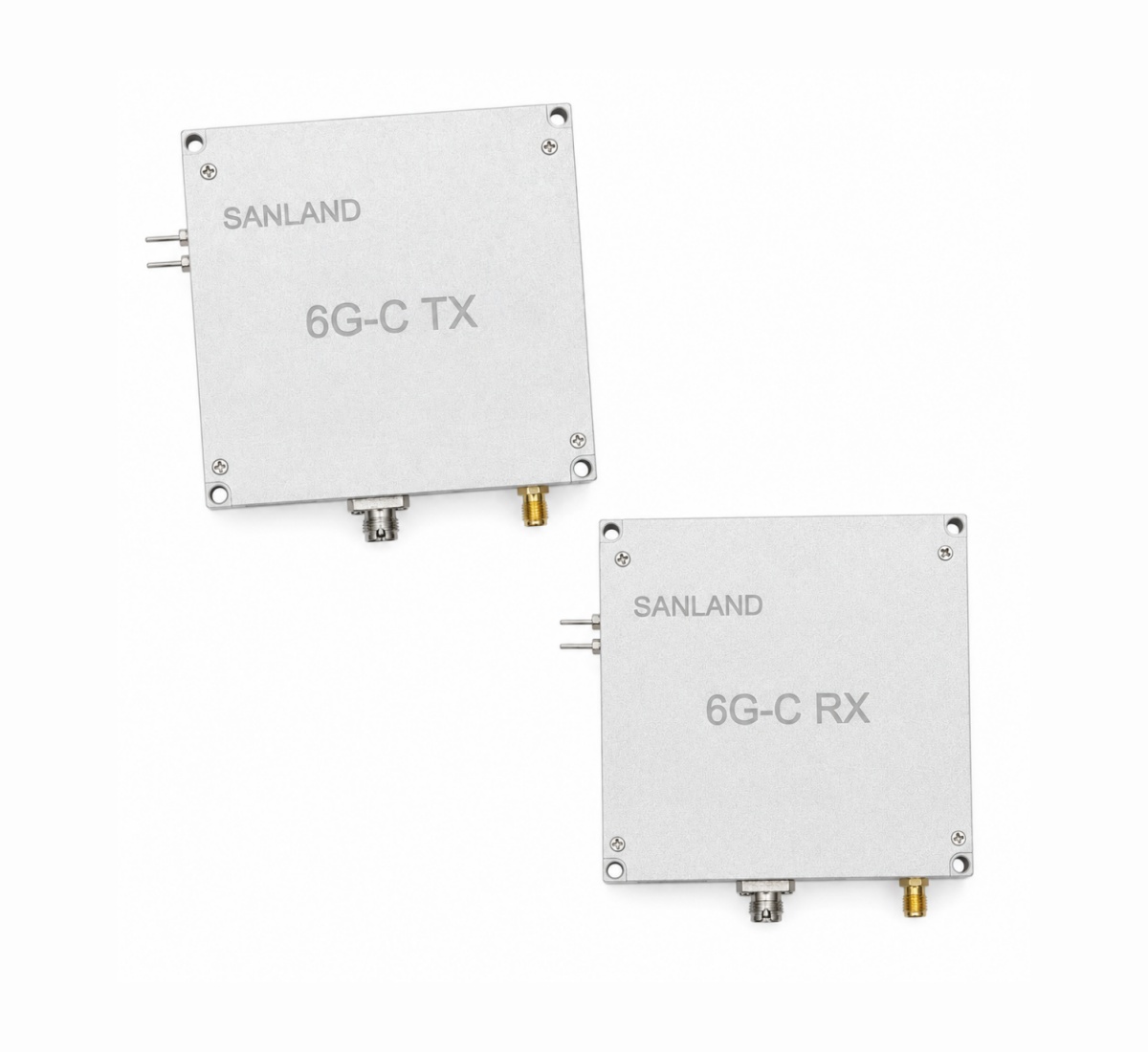

SANLAND RFoF-C 6GHz remote-controlled RF over Fiber transmitter and receiver

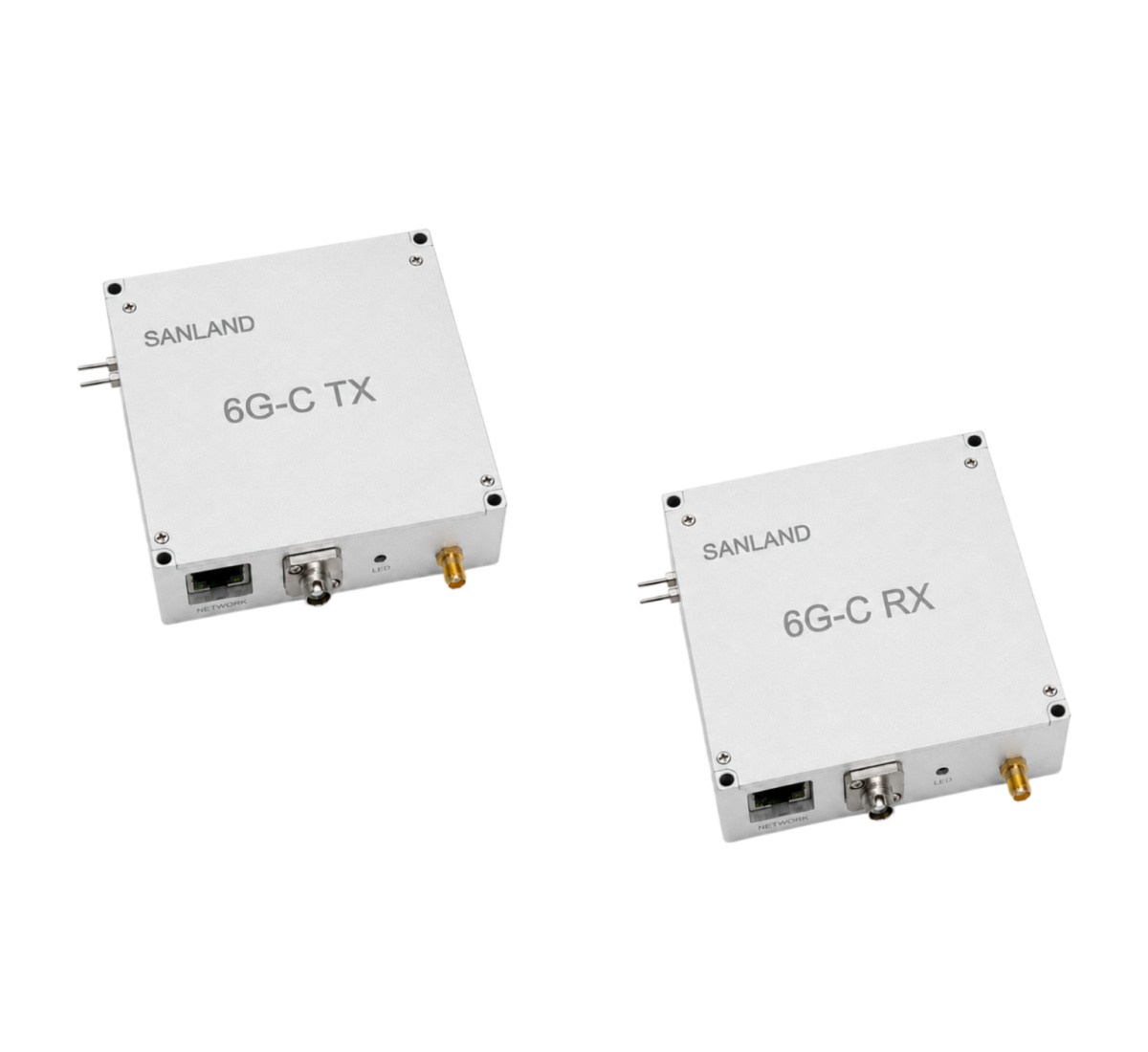

SANLAND RFoF-C 6GHz remote-controlled RF over Fiber TX and RX angled view

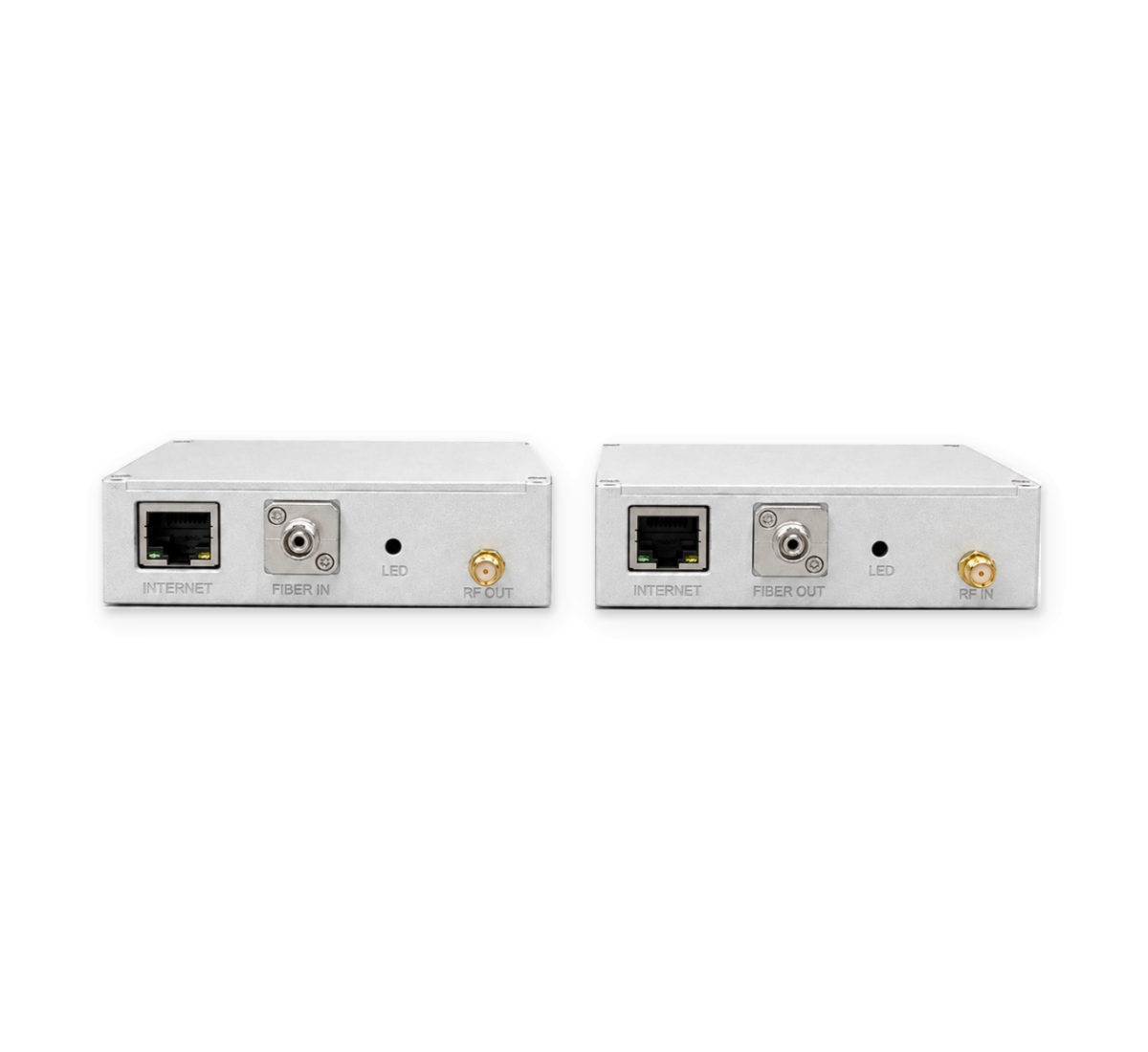

RFoF-C 6GHz RF over Fiber TX and RX modules with Ethernet control

RFoF-C 5 МГц–6 ГГц Дистанционно управляемая аналоговая радиочастотная связь по оптоволокну

Основные характеристики

● Широкополосная аналоговая радиочастотная передача в диапазоне от 5 МГц до 6 ГГц
● Пульт дистанционного управления Ethernet RJ45
● Регулировка ослабления сигнала TX от 0 до 31 дБ с шагом 1 дБ
● Режимы работы LNA: ВКЛ/ВЫКЛ
● Номинальное усиление канала связи 6 дБ / 36 дБ
● Мониторинг уровня радиочастотного излучения и температуры.
● Оптический канал связи 1550 нм с радиочастотными интерфейсами 50 Ом
● Передача по одномодовому оптоволокну
● индикаторы состояния RGB
Узнать сейчас
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

SANLAND RFoF-C — это дистанционно управляемая аналоговая радиочастотная линия связи по оптоволокну, предназначенная для передачи радиочастотных сигналов в диапазоне от 5 МГц до 6 ГГц по одномодовому оптоволокну. Один передатчик 6G-C и один приемник 6G-C образуют полноценную оптическую радиочастотную линию связи типа «точка-точка» с интерфейсами SMA 50 Ом и оптическим соединением FC/APC 1550 нм.

Встроенный микроконтроллер, программируемое ослабление и выбираемые режимы малошумящего усилителя позволяют пользователям удаленно настраивать усиление канала связи для различных условий входного радиочастотного сигнала. Через интерфейс Ethernet RJ45 операторы могут регулировать усиление и контролировать уровень и температуру радиочастотного сигнала с удаленного компьютера, что снижает необходимость в выездном техническом обслуживании на удаленных антенных станциях, станциях спутниковой связи, распределенных антенных системах и вещательных станциях.



Функциональная архитектура RFoF-C

Полноценная линия связи RFoF-C объединяет обработку радиочастотного сигнала, оптическое преобразование, встроенный мониторинг и управление по Ethernet на передатчике и приемнике.

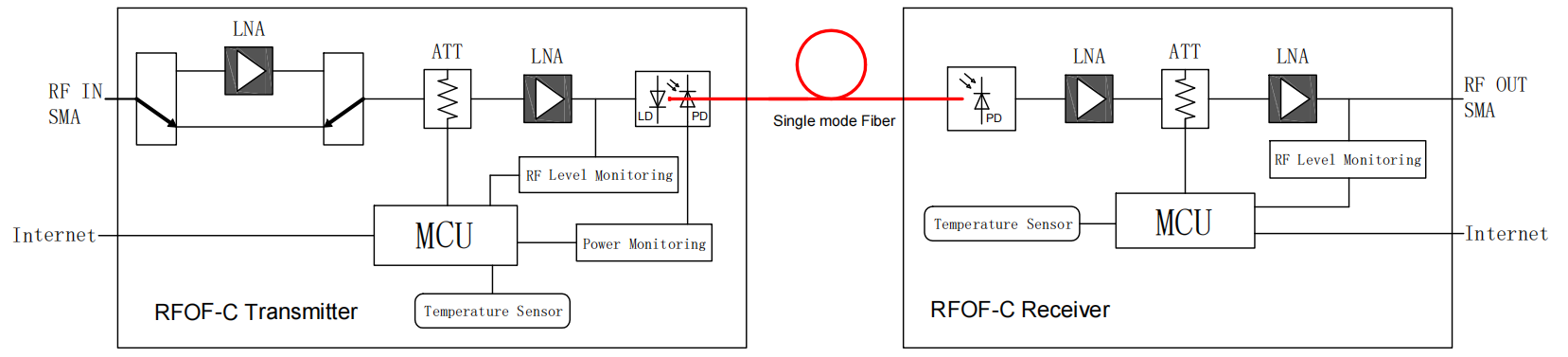

RFoF-C transmitter and receiver functional architecture showing RF signal conditioning, single-mode fiber transmission, Ethernet control, and RF level, power, and temperature monitoring.

  • Обработка радиочастотных сигналов

Маломощный шумоподавитель (LNA) и каскады ослабления регулируют уровни радиочастотного сигнала в канале связи.

  • Оптическое преобразование

Радиочастотные сигналы преобразуются для передачи по одномодовому оптоволокну и восстанавливаются на приемнике.

  • Управление и мониторинг по Ethernet

Встроенные микроконтроллеры подключают функции управления и мониторинга к интерфейсу Ethernet RJ45.



Выбираемые режимы работы радиочастотного сигнала

Параметр LNA ВЫКЛ. ЛНА ВКЛ.
Номинальный коэффициент усиления канала связи 6 дБ 36 дБ
Входной P1dB −5 дБм −35 дБм
Коэффициент шума 29 дБ 8 дБ
SFDR 103 дБ·Гц2/3 98 дБ·Гц2/3
Достичь плоскости ±2,5 дБ ±2,5 дБ
Равномерность распределения частот на любых частотах 36 МГц ±0,5 дБ ±0,5 дБ

LNA ВЫКЛ. Более высокая допустимая входная мощность и 103 дБ·Гц2/3SFDR для усиления входного радиочастотного сигнала.

LNA ВКЛ. Номинальное усиление канала связи 36 дБ и коэффициент шума 8 дБ для приема низкоуровневых радиочастотных сигналов.



Часто задаваемые вопросы

  • Какие функции устройства RFoF-C можно контролировать и отслеживать удаленно?

Через интерфейс Ethernet RJ45 пользователи могут удаленно регулировать усиление канала связи, включая управление программируемым ослаблением передатчика. Программное обеспечение для удаленного доступа с ПК также поддерживает мониторинг уровня радиочастотного сигнала и температуры.

  • Как устройство RFoF-C подключается к управляющему компьютеру?

Устройство RFoF-C подключается к управляющему компьютеру через интерфейс Ethernet RJ45. Программное обеспечение для удаленного доступа к ПК обеспечивает доступ к доступным функциям настройки и мониторинга.

  • Каков диапазон программируемого ослабления?

Передатчик RFoF-C обеспечивает программируемое ослабление сигнала в диапазоне 0–31 дБ с шагом 1 дБ, что позволяет регулировать уровень радиочастотного сигнала в зависимости от условий входного сигнала.

  • В чём разница между режимами LNA ON и LNA OFF?

Включение LNA обеспечивает номинальное усиление канала связи 36 дБ, коэффициент шума 8 дБ и входной пиковый уровень 1 дБ −35 дБм, что делает его подходящим для низкоуровневых радиочастотных входных сигналов. Выключение LNA обеспечивает номинальное усиление канала связи 6 дБ, коэффициент шума 29 дБ, входной пиковый уровень 1 дБ −5 дБм и частоту 103 дБ·Гц.2/3 SFDR для более мощного радиочастотного сигнала.

  • Сколько модулей требуется для создания полноценной линии связи RFoF-C?

Для полноценной радиочастотной связи типа RFoF-C требуется один передатчик 6G-C и один приемник 6G-C. Передатчик преобразует радиочастотный входной сигнал в оптический для передачи по одномодовому оптоволокну, а приемник преобразует оптический сигнал обратно в радиочастотный на удаленном конце.

  • Чем RFoF-C отличается от других каналов RFoF компании SANLAND, работающих на частоте 6 ГГц?

RFoF-C предназначен для приложений, требующих дистанционного управления и мониторинга в реальном времени, а не только передачи радиочастотного сигнала. Помимо аналоговой передачи радиочастот по оптоволокну в диапазоне 5 МГц–6 ГГц, он включает в себя внутренний микроконтроллер, программируемое управление радиочастотами, подключение по Ethernet через разъем RJ45, мониторинг уровня радиочастотного сигнала и мониторинг температуры.

Благодаря этому RFoF-C особенно подходит для удаленно развернутых радиочастотных систем, где рабочие параметры необходимо регулировать или контролировать из централизованного места.



Ознакомьтесь с решениями SANLAND 6GHz RFoF.

Характеристики радиочастот

Параметр LNA ВЫКЛ. ЛНА ВКЛ.
Диапазон частот 5 МГц–6 ГГц 5 МГц–6 ГГц
Регулируемый коэффициент усиления канала связи (номинальное значение) 6 дБ 36 дБ
Программируемое ослабление сигнала TX 0–31 дБ 0–31 дБ
Этап ослабления 1 дБ 1 дБ
Достичь плоскости ±2,5 дБ ±2,5 дБ
Равномерность распределения частот на любых частотах 36 МГц ±0,5 дБ ±0,5 дБ
Входной P1dB −5 дБм −35 дБм
Коэффициент шума 29 дБ 8 дБ
SFDR 103 дБ·Гц2/3 98 дБ·Гц2/3
Максимальная мощность, без повреждений +7 дБм +7 дБм
Входное/выходное КСВН 2.0:1 2.0:1
ВЧ импеданс 50 Ом 50 Ом
Радиочастотный разъем СМА СМА



Оптические и контрольные системы

Параметр Спецификация
Оптическая длина волны 1550 нм типичный
Оптическая выходная мощность 2 ±0,5 мВт
Тип волокна Одномодовое волокно
Оптический разъем ФК/АПС
Интерфейс управления RJ45 Ethernet
Удаленные функции Регулировка усиления, контроль уровня радиочастотного сигнала и температуры.
Индикатор состояния RGB светодиод



Электротехнические, механические и экологические аспекты.

Параметр Спецификация
Вход питания модуля 12 В постоянного тока
TX Current, LNA OFF 310 мА
TX Current, LNA ON 385 мА
Приёмный ток 310 мА
Размеры 92 × 90 × 25 мм
Рабочая температура от −20°C до +75°C
Температура хранения от −40°C до +85°C
Относительная влажность при хранении от 5% до 95%

RFoF-C обеспечивает широкополосную передачу радиочастотного сигнала для распределенных и труднодоступных объектов, а управление и мониторинг на основе Ethernet упрощают эксплуатацию системы и техническое обслуживание на месте.

  • Дистанционная связь с антеннами
  • Наземные станции спутниковой связи
  • Сети 4G LTE
  • Вещательные сети
  • Распределенные антенные системы
  • Радиотелескопы

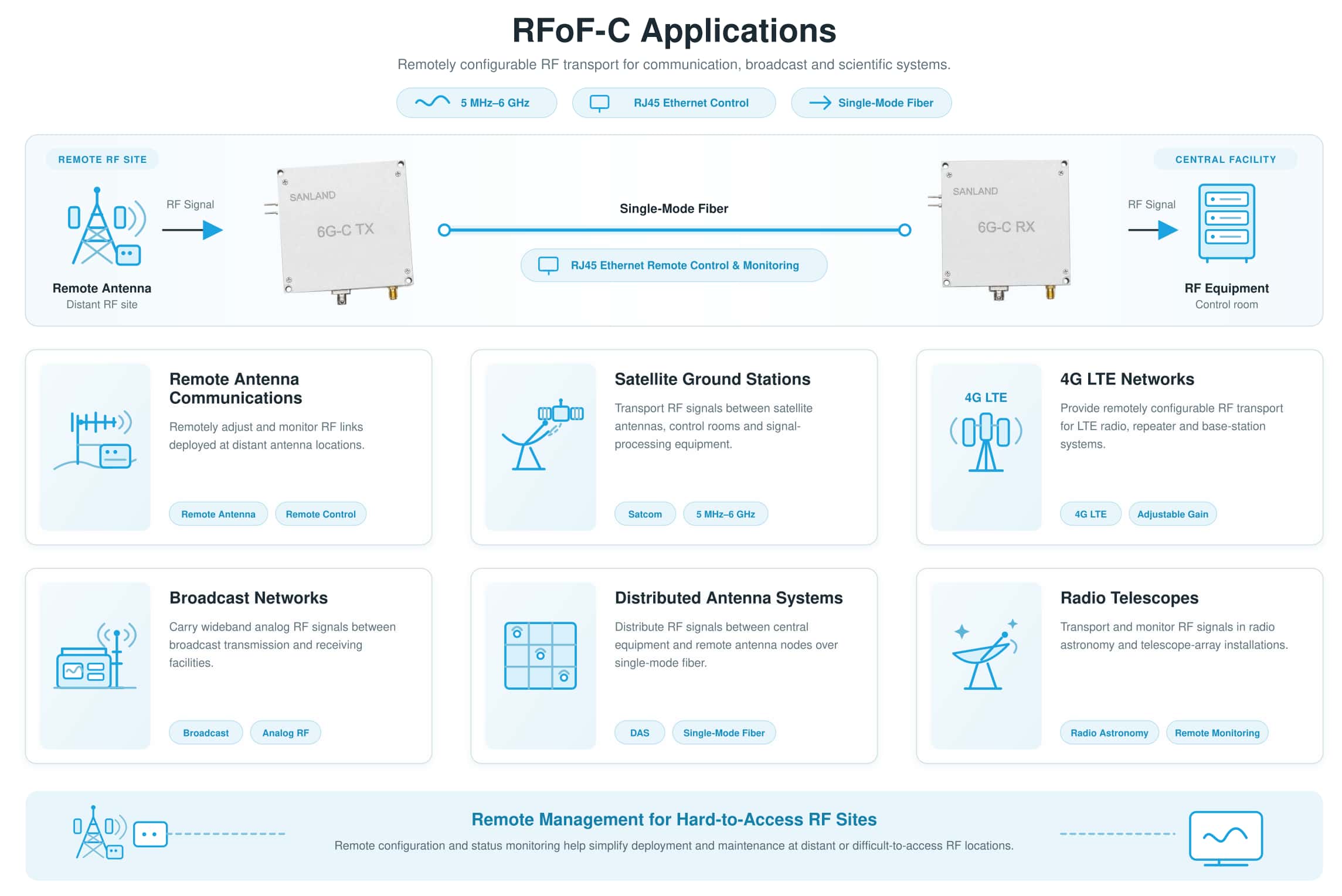

RFoF-C remote-controlled RF over fiber link for remote antennas, satellite ground stations, 4G LTE, broadcast, DAS, and radio telescope applications.
