SG117 DC–3,5 ГГц ВЧ усилитель с блочным усилением

SANLAND SG117 DC–3.5 GHz RF gain block amplifier in SOT-363 package

SG117 DC–3,5 ГГц ВЧ усилитель с блочным усилением

Основные характеристики

● Работа в широкополосном диапазоне от постоянного тока до 3,5 ГГц
● Типичное усиление 24,5 дБ на частоте 1 ГГц
● Коэффициент шума 2,7 дБ на частоте 1 ГГц
● Выходная мощность 9,8 дБм (P1dB) при 1 ГГц
● Однополярное питание 5 В
●Типичный ток 25 мА
● КСВ < 2.0
● Безусловно стабилен
●Компактный корпус SOT-363
● Технология GaAs pHEMT



SG117 — это широкополосный усилитель на основе GaAs pHEMT, предназначенный для универсального широкополосного усиления радиочастотного сигнала в диапазоне от постоянного тока до 3,5 ГГц. Сочетая высокое усиление, низкий уровень шума, высокую линейность и безусловную стабильность в компактном 6-контактном корпусе, SG117 подходит для радиочастотных входных каскадов, буферных усилителей и каскадов усиления в беспроводных, широкополосных и спутниковых системах связи. Однополярное питание 5 В и компактный форм-фактор SOT-363 упрощают интеграцию в радиочастотные схемы с ограниченным пространством.

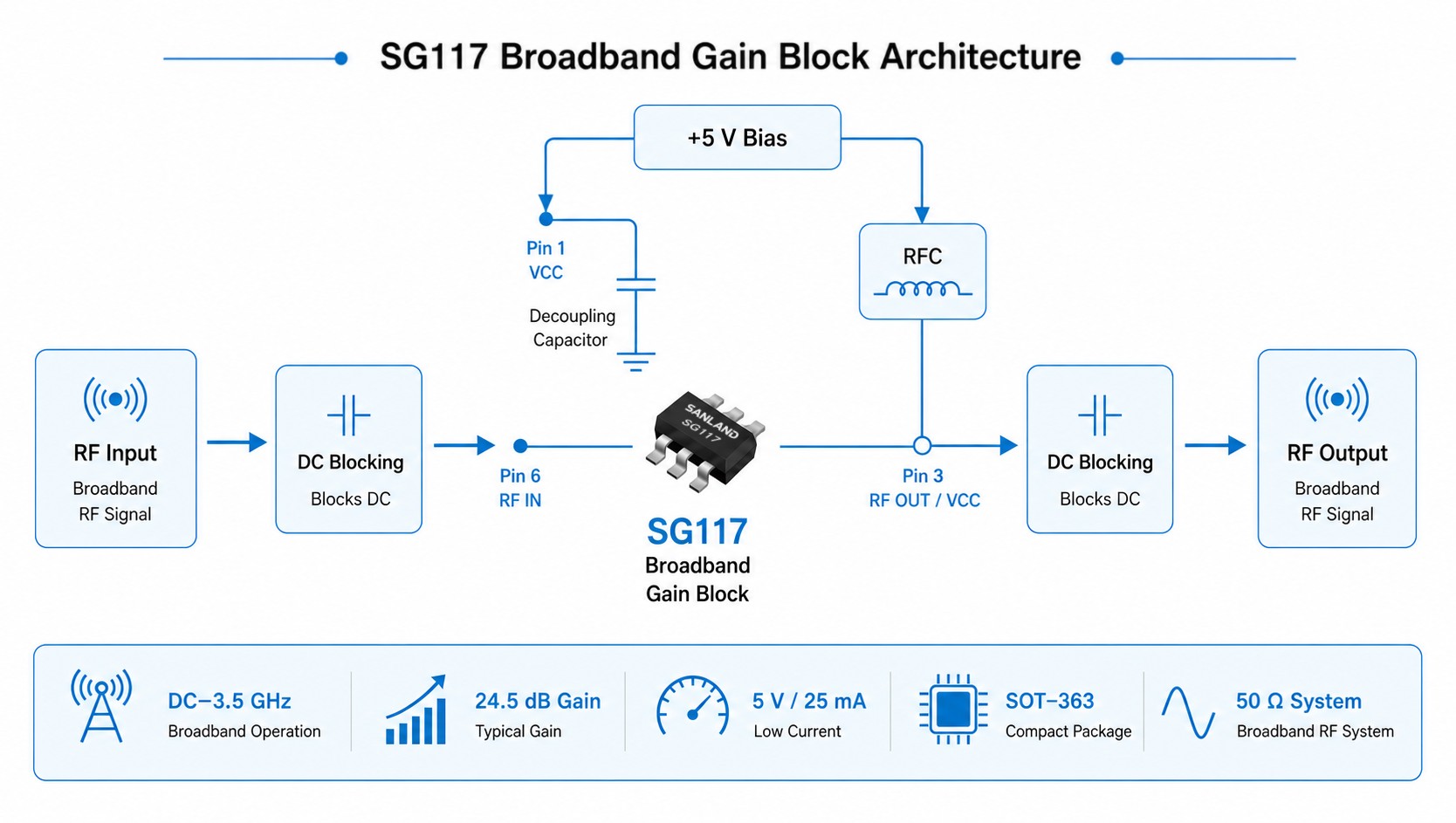

SANLAND SG117 broadband RF gain block amplifier architecture showing RF input and output, DC blocking capacitors, 5V bias, RFC bias feed, Pin 6 RF input, Pin 3 RF output/VCC, and SOT-363 package

Назначение и упаковка пин-кодов

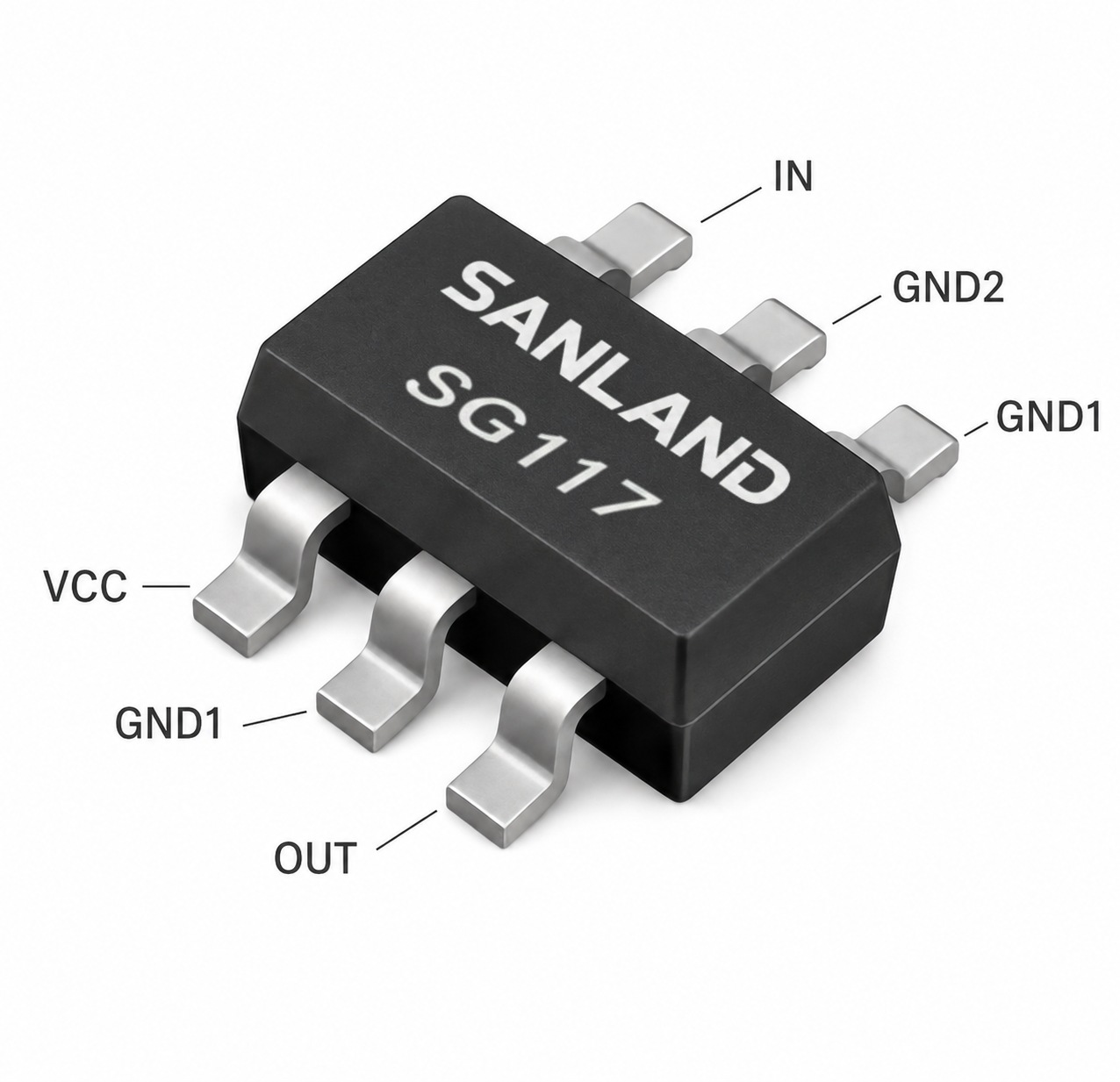

SG117 SOT-363 RF gain block amplifier pin assignment showing VCC, RF input, RF output/VCC and ground pins
Приколоть Функция Описание
1 ВЦК Напряжение смещения для входного затвора
2, 4, 5 НД НД
3 RF OUT / VCC Выход ВЧ; подача напряжения VCC через ВЧ-дроссель; требуется разделительный конденсатор постоянного тока.
6 ВЧ ВХОД ВЧ-вход; требуется блокирующий конденсатор постоянного тока.

Размеры корпуса: 2,2 × 1,35 × 1,1 мм (макс.).

Компактный 6-контактный корпус SOT-363 делает SG117 подходящим для широкополосных MMIC-усилителей, где пространство на печатной плате ограничено.



Оценка устаревших радиочастотных конструкций

Рассматриваете альтернативу BGA2866 или BGA2867?

SG117 — это широкополосный ВЧ-усилитель на 5 В в корпусе SOT-363, работающий в диапазоне от постоянного тока до 3,5 ГГц. Его можно рассматривать для инженерной оценки в некоторых устаревших схемах на базе BGA2866 и BGA2867. Необходимо проверить требуемый коэффициент усиления, коэффициент шума, выходные характеристики и существующую схему смещения для предполагаемого применения.

DC–3,5 ГГц Источник питания 5 В корпус SOT-363

Эталонная деталь NXP

Проекты на базе BGA2866

NXP указывает Типичное усиление 23,9 дБ на частоте 950 МГц.SG117 указан в списке по адресу 24,5 дБ на частоте 1 ГГцИспользуйте эти значения в качестве отправных точек и сравните частотную характеристику усиления в вашем фактическом частотном диапазоне.

Текущая проверка: 17,4 мА для BGA2866 против 25 мА, типичных для SG117, оба значения при напряжении 5 В.

Эталонная деталь NXP

Проекты на базе BGA2867

NXP указывает Типичное усиление 27,1 дБ на частоте 950 МГц.SG117 указан в списке по адресу 24,5 дБ на частоте 1 ГГцПроверьте, соответствует ли имеющийся запас усиления системы вашим требованиям.

Текущая проверка: 21,7 мА для BGA2867 против 25 мА, типичных для SG117, оба значения при напряжении 5 В.

Приведенные выше типичные значения получены при использовании различных тестовых частот и условий оценки. Сравнивайте устройства на одинаковых частотах в предполагаемой схеме.

Важная проверка: схема смещения выходного сигнала.

Микросхема SG117 использует вывод 3 для RF OUT / VCC Для смещения выходного сигнала требуется ВЧ-дроссель. В микросхемах BGA2866 и BGA2867 вывод 3 указан как RF_OUT и не требуют выходного индуктора. Перед тем как оценивать возможность замены, проверьте соединения печатной платы, компоненты смещения и конденсаторы, блокирующие постоянный ток.

Что нужно проверить в вашем проекте

радиочастотные характеристикиКоэффициент усиления, коэффициент шума, P1dB и OIP3 во всем рабочем диапазоне частот.
Схема и источник питанияСмещение выходного сигнала, блокировка постоянного тока, баланс тока и тепловой запас.
Потребности в поставкахСроки квалификации и прогнозируемый годовой спрос.

Запросить перекрестную проверку

Отправьте инженерной команде SANLAND оригинальный номер детали, диапазон частот, целевое усиление/шум, требования к линейности, схему или спецификацию материалов (если имеется), а также годовой объем производства.

Запросить перекрестную проверку

Часто задаваемые вопросы

  • Какой диапазон рабочих частот у SG117?

SG117 предназначен для широкополосного усиления радиочастотного сигнала в диапазоне от постоянного тока до 3,5 ГГц.

  • Какое напряжение питания требуется для SG117?

SG117 — это 5-вольтовый ВЧ-усилитель с типичным током покоя 25 мА, что делает его подходящим для компактных и маломощных ВЧ-схем.

  • Какой корпус используется в SG117?

Микросхема SG117 поставляется в компактном 6-контактном корпусе SOT-363, подходящем для радиочастотных схем с ограниченным пространством.

  • Для каких областей применения предназначен SG117?

SG117 может использоваться в широкополосных ВЧ-каскадах усиления для беспроводной связи, систем ISM и WLAN, DBS/TVRO, ВЧ-входах, буферных усилителях и тюнерах.

  • Можно ли оценить пригодность SG117 для использования в устаревших широкополосных MMIC-схемах?

Да. SG117 может быть рассмотрен для инженерной оценки при переходе с некоторых устаревших широкополосных MMIC-блоков усиления в корпусе SOT-363, включая NXP BGA2866, BGA2867 и BGA2869. Конфигурация схемы, цепь смещения, требования к усилению и ВЧ-характеристики должны быть независимо проверены для каждого конкретного применения.

01
SG117 / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РАДИОЧАСТОТ

Характеристики радиочастотного диапазона

Параметр Типичное значение Условия испытания
Диапазон частот DC–3,5 ГГц —
Прирост 24,5 дБ @ 1 ГГц
Коэффициент шума 2,7 дБ @ 1 ГГц
OIP3 +21 дБм @ 1 ГГц
Выходной уровень P1dB +10 дБм @ 1 ГГц
S11 –14 дБ @ 2,5 ГГц
С22 –12 дБ @ 2,5 ГГц
S12 –32 дБ @ 2,5 ГГц
напряжение питания 5 В —
Ток питания Тип. 25 мА. —
Системное сопротивление 50 Ом Условия испытания
Упаковка SOT-363 6-контактный
ТЕСТОВАЯ ОСНОВА

Типичные ВЧ-характеристики были определены в системе с сопротивлением 50 Ом и напряжением питания 5 В, что позволило получить эталонные данные для выбора широкополосного усиливающего блока и проектирования ВЧ-схем.

02
SG117 / Измеренные кривые

Типичные характеристики радиочастотного диапазона в зависимости от частоты

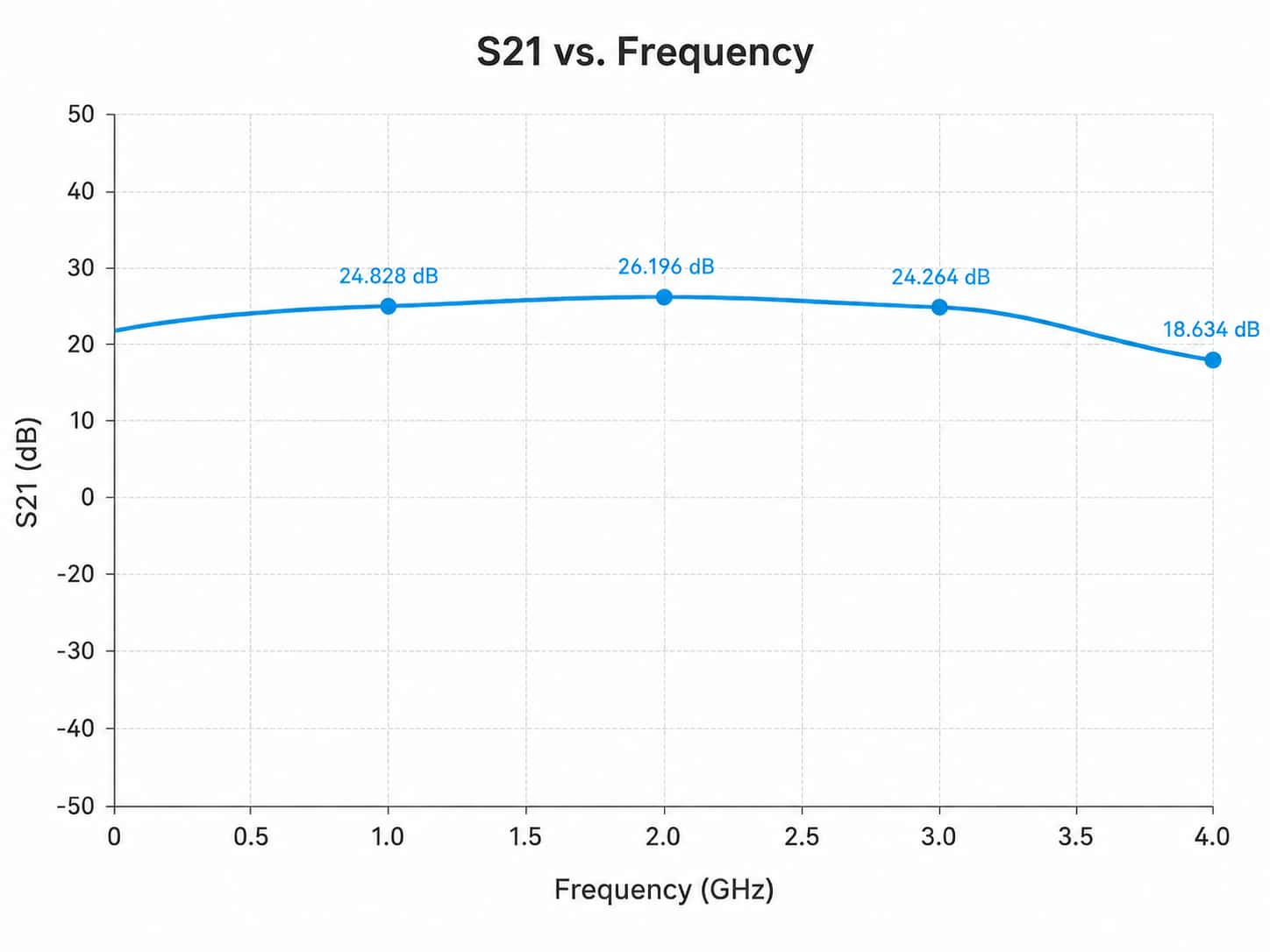

01 С21 Прямая передача
SG117 S21 versus frequency curve showing broadband forward transmission performance from 0 to 4 GHz, with S21 values of 24.828 dB at 1 GHz, 26.196 dB at 2 GHz, 24.264 dB at 3 GHz and 18.634 dB at 4 GHz

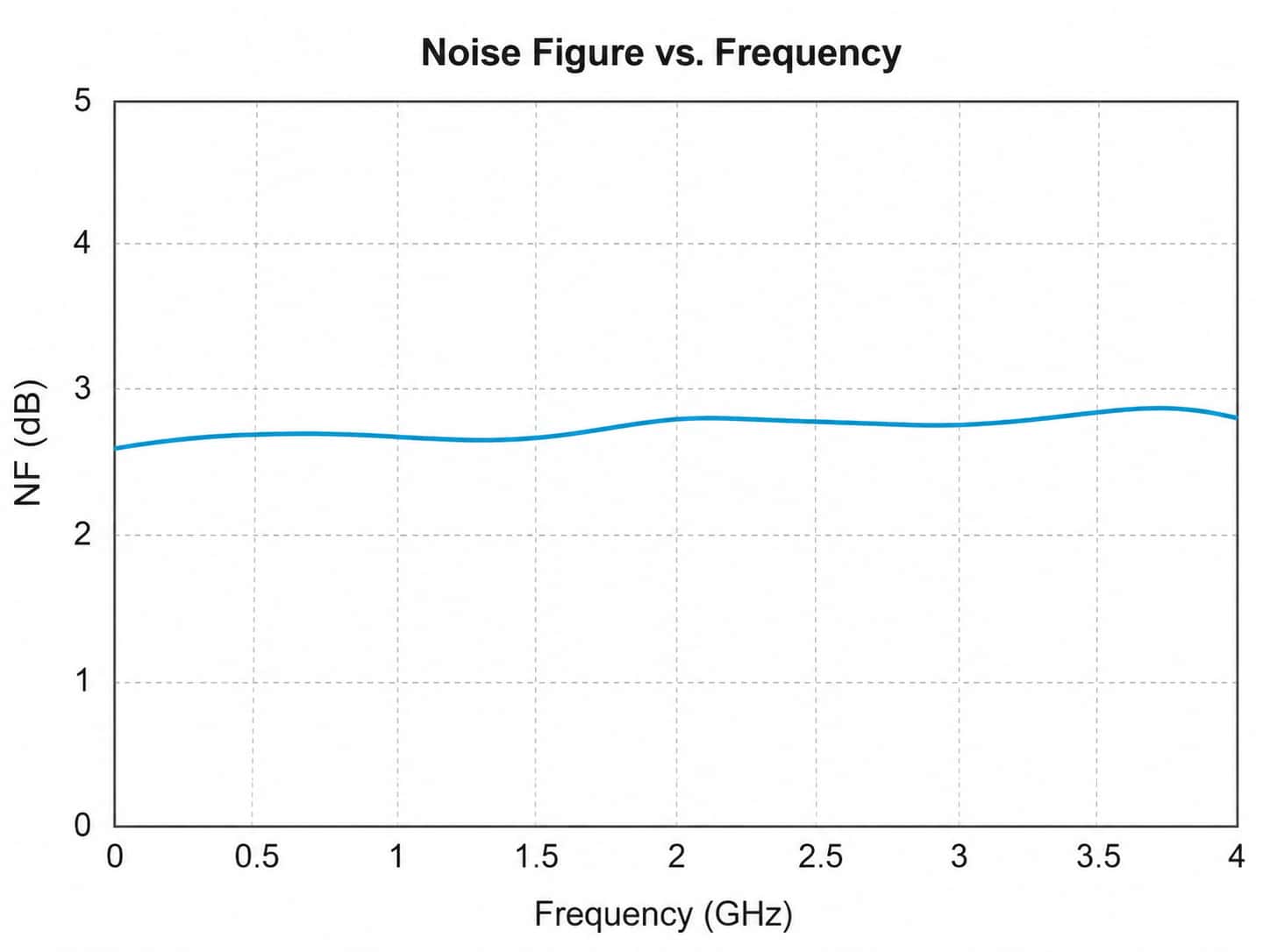

02 Коэффициент шума Шумовая характеристика
SG117 RF gain block noise figure versus frequency curve showing NF performance across the broadband operating range

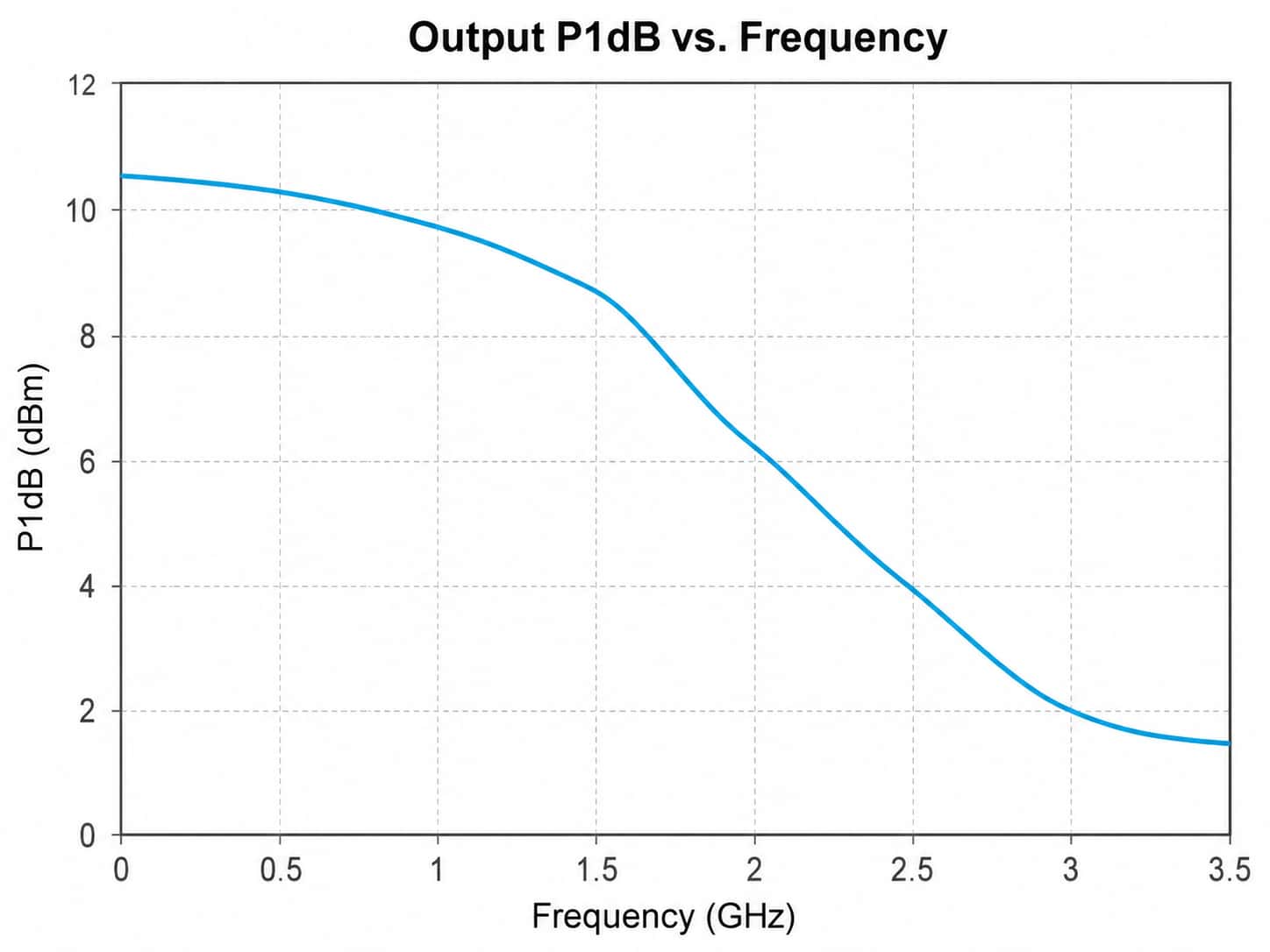

03 Выходной уровень P1dB Сжатие выходных данных
SG117 RF gain block output P1dB versus frequency curve showing output compression performance across the operating frequency range

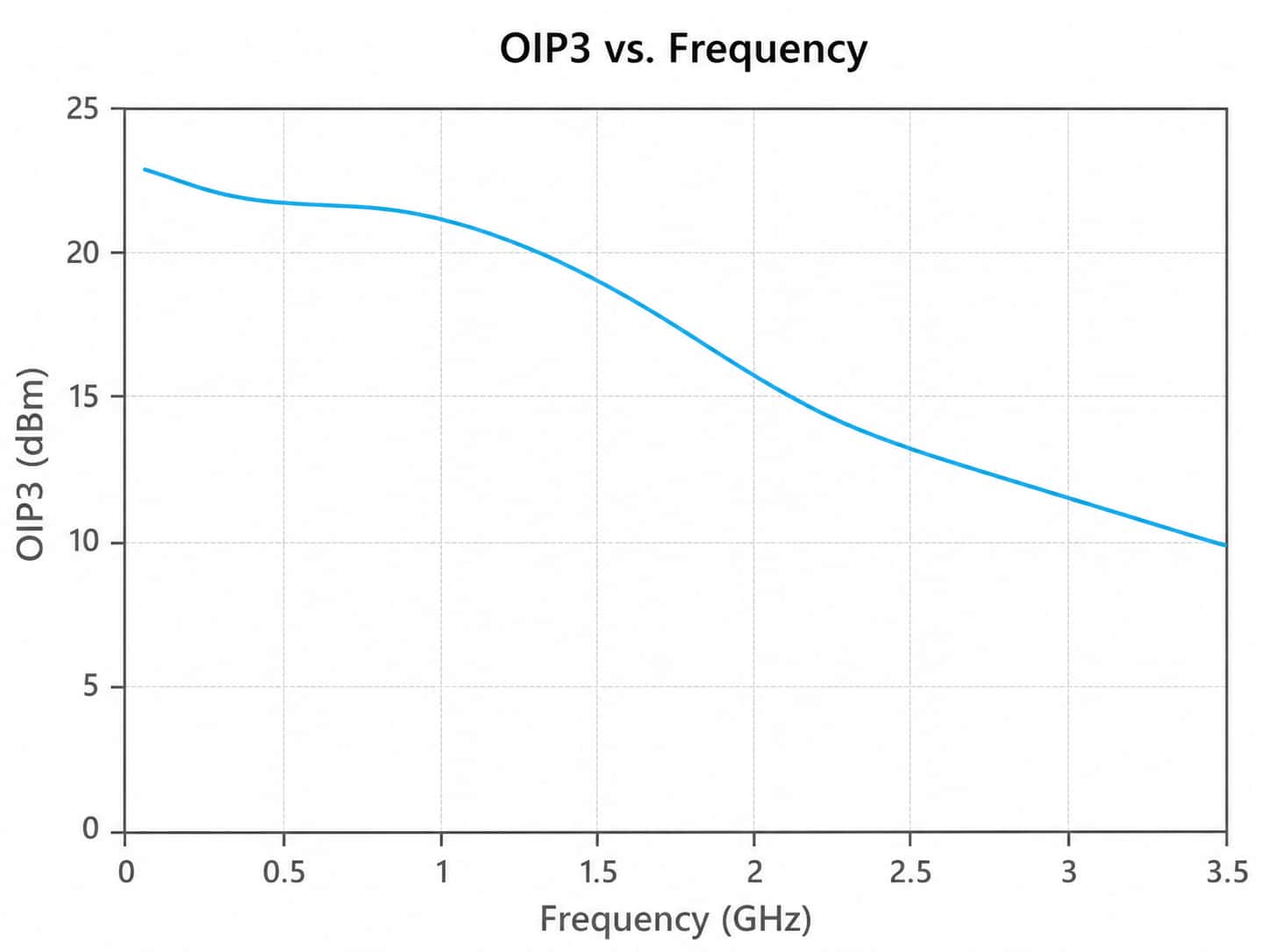

04 OIP3 Линейный отклик
SG117 RF gain block OIP3 versus frequency curve showing third-order intercept performance across the broadband operating range

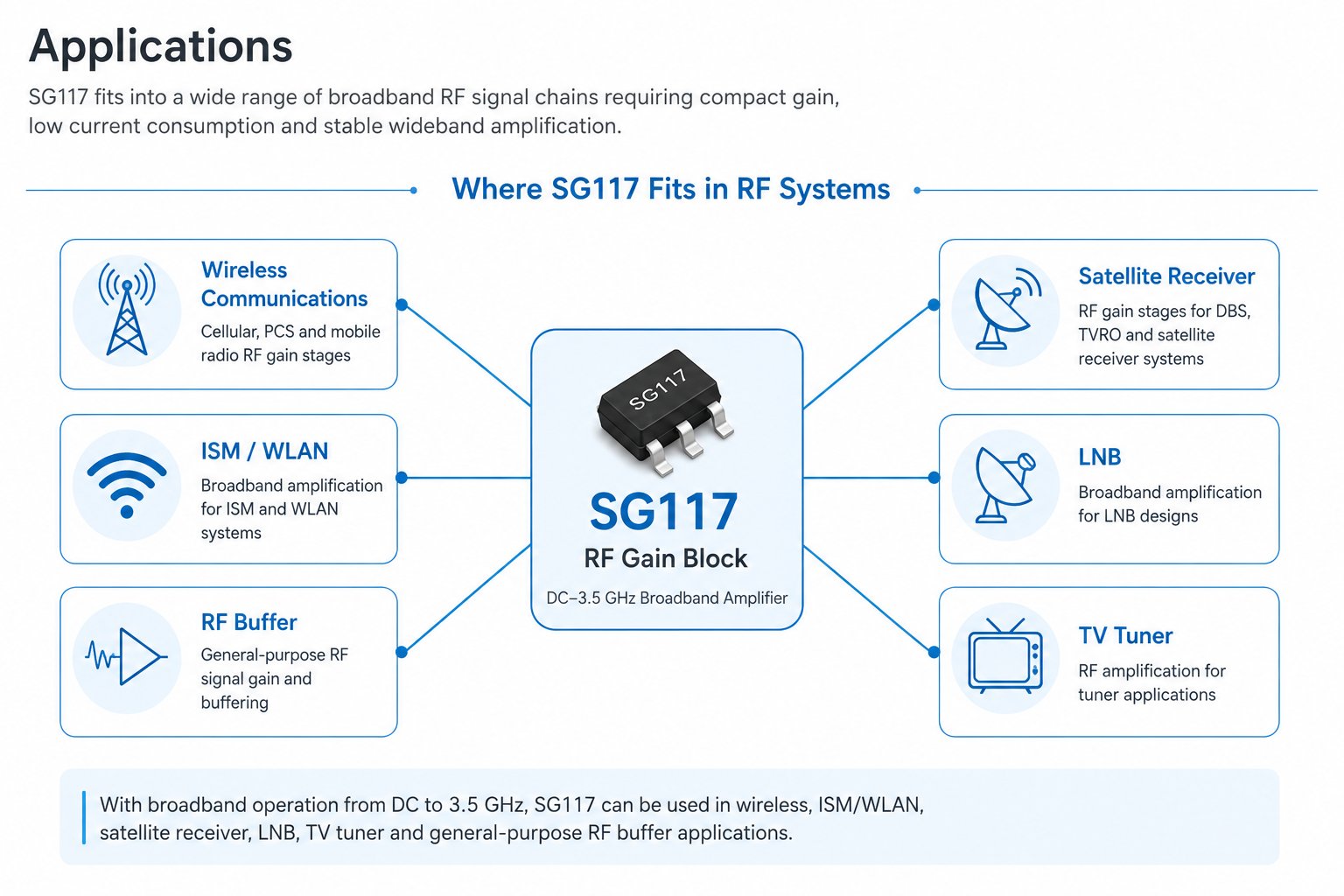

SG117 DC–3.5 GHz RF gain block applications for wireless communications, ISM/WLAN, RF buffering, satellite receivers, LNB and TV tuner systems
SG117 может использоваться в качестве широкополосного буферного усилителя ВЧ-сигнала и MMIC-блока усиления для приложений ВЧ-тракта, включая беспроводную связь, системы ISM/WLAN, спутниковые приемники, LNB и ТВ-тюнеры. Его широкополосная характеристика в диапазоне постоянного тока – 3,5 ГГц обеспечивает усиление и буферизацию ВЧ-сигнала общего назначения в широком диапазоне сигнальных цепей.
