Основные характеристики
| ● Диапазон частот: от 47 МГц до 1218 МГц |
| ●Работает от 5 В и 8 В. |
| ● Усиление: 25 дБ (типичное значение) |
| ● Коэффициент шума: 1,0 дБ при 1200 МГц |
| ● OIP3: 39 дБм (типичное значение) при 8 В |
| ●OP1dB: 24 дБм (типичное значение) при 8 В |
| ● Блок однополярного усиления |
| ● Корпус QFN 3 × 3 |
| ● Соответствует требованиям RoHS |

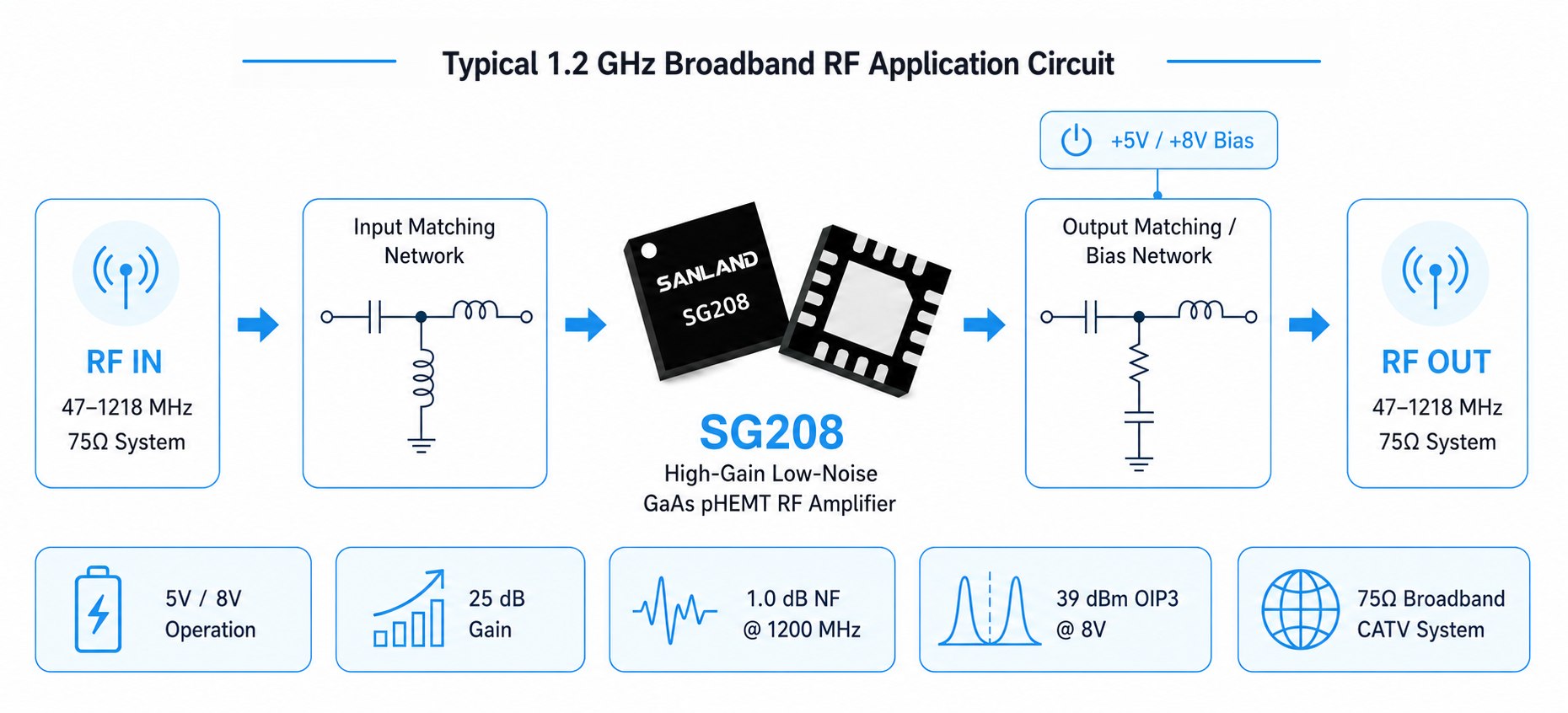

Микросхема SG208 от Sanland — это высокочувствительный, малошумящий однотактный MMIC-усилитель радиочастотного диапазона на основе GaAs pHEMT, предназначенный для широкополосных радиочастотных приложений в диапазоне от 47 МГц до 1218 МГц. Обладая типичным коэффициентом усиления 25 дБ, коэффициентом шума 1,0 дБ на частоте 1200 МГц и выходным IP3 до 39 дБм при напряжении 8 В, SG208 подходит для DOCSIS 3.1, FTTH, GPON/GEPON, оптических узлов, головного оборудования CMTS, спутникового телевидения, кабельных модемов, телеприставок и однотактных усилительных блоков. Устройство работает от одного источника питания 5 В или 8 В и выпускается в компактном корпусе QFN 3 × 3.
| Параметр | +5 В Типичное значение | +8 В Типичное значение |
| Частота | 47–1218 МГц | 47–1218 МГц |
| Ток питания | 72 мА | 112 мА |
| Прирост | 24,8 дБ | 25 дБ |
| Наклон кривой набора высоты | 0,6 дБ | 0,5 дБ |
| Обратная изоляция | 27 дБ | 27 дБ |
| Входные потери на отражение | 19 дБ | 22 дБ |
| Выходные потери на отражение | 20 дБ | 20 дБ |
| Коэффициент шума | 0,7 / 1,0 дБ | 0,8 / 1,1 дБ |
| OIP3 | 37 дБм | 39 дБм |
| OP1dB | 20,5 дБм | 24 дБм |
| Термостойкость | 57 ℃/Вт | 57 ℃/Вт |

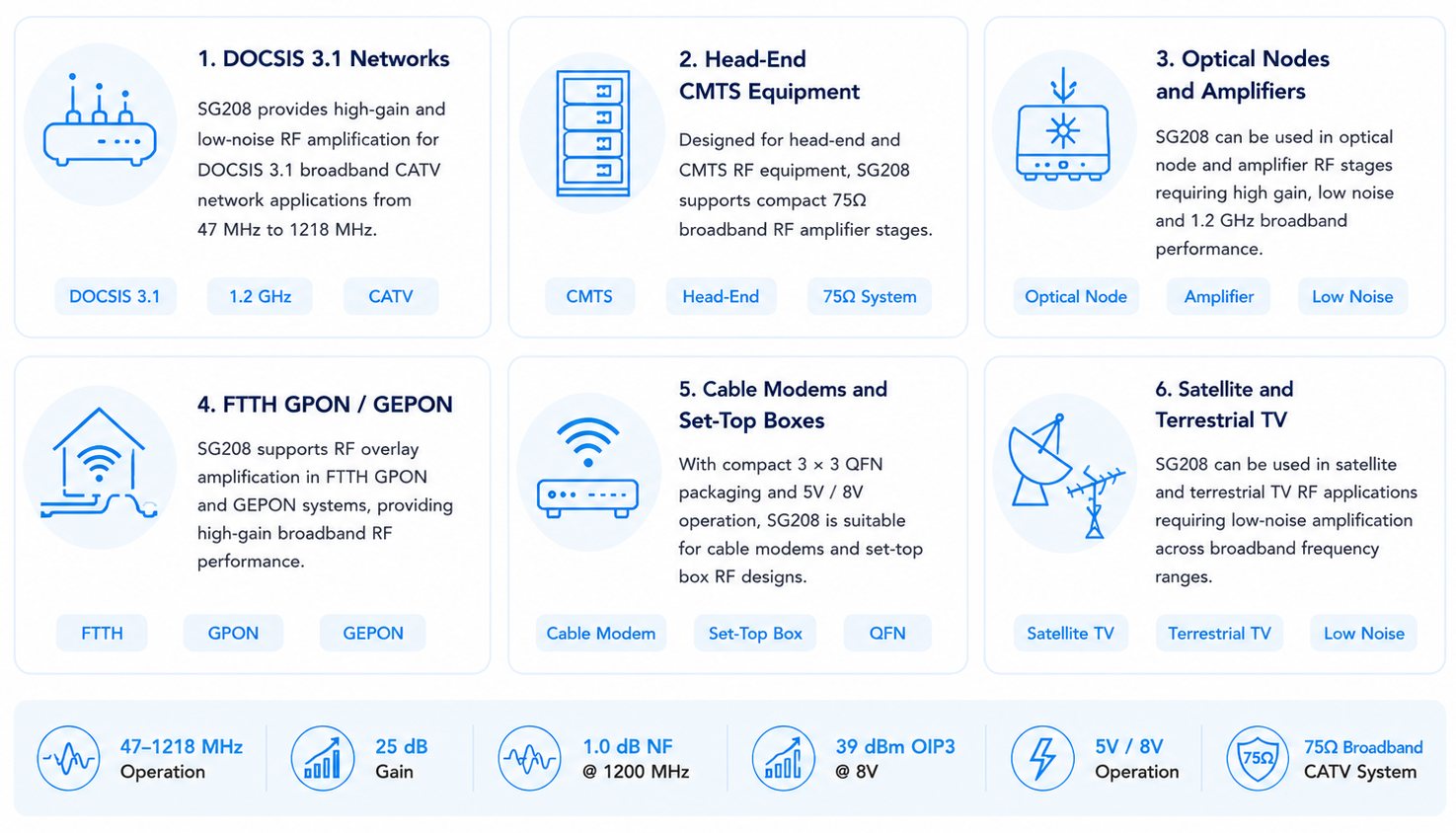

SG208 обеспечивает высокоэффективное и малошумное радиочастотное усиление в диапазоне от 47 МГц до 1218 МГц для DOCSIS 3.1, FTTH, оптических узлов, оборудования CMTS, кабельных модемов и телеприставок.
