Роль оптической передачи в современных сетях

Традиционные коаксиальные кабели имеют ограничения по дальности, пропускной способности и устойчивости к помехам. Переход на оптоволоконный канал передачи данных дает операторам и поставщикам услуг следующие преимущества:

Увеличенная дальность действия без существенной потери сигнала.
Поддержка широкого диапазона частот до 2600 МГц.
Устойчивость к внешнему шуму и электромагнитным помехам, помогая поддерживать стабильное качество сигнала.
Гибкая интеграция как в сетях FTTH, так и в системах спутникового телевидения.

Эти преимущества делают оптические передатчики и приемники важной частью распределительных систем следующего поколения.

Основные характеристики решения

Полная оптическая линия связи CATV+IF использует передатчик на источнике сигнала и приемник АРУ на приемнике. Два модуля выполняют разные функции, но работают как единая система передачи.

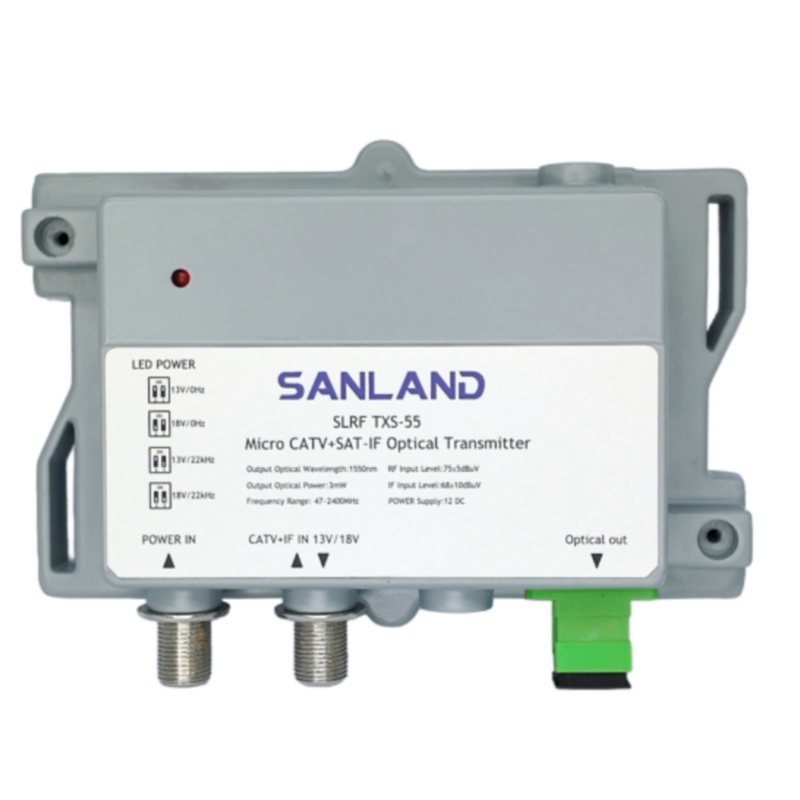

Micro CATV+SAT-IF optical transmitter SLRF TXS-55 — Оптический передатчик CATV+SAT-IF

Оптический передатчик

Длина волны 1550 нм · Оптическая мощность 3 мВт

Передатчик преобразует сигналы промежуточной частоты кабельного телевидения и спутниковой связи в оптический сигнал для передачи по одномодовому оптоволокну.

Обеспечивает стабильную оптическую мощность для передачи данных по оптоволокну на большие расстояния.
Поддерживает 47–2600 МГц для сигналов кабельного телевидения и спутниковой связи.
Использует компактную и энергоэффективную конструкцию, работающую от... 12 В постоянного тока.

Просмотреть подробности →

CATV optical receiver with AGC for FTTH — Оптический приемник 70–2600 МГц с АРУ

Оптический приемник с АРУ

Полоса пропускания 70–2600 МГц · Стабильный радиочастотный выход

На приемной станции приемник преобразует оптический сигнал обратно в радиочастотный. Функция автоматической регулировки усиления (АРУ) поддерживает управляемый выходной сигнал при изменении принимаемой оптической мощности.

Обложки 70–2600 МГц с равномерностью частотной характеристики ±2 дБ.
Поддерживает 84–88 дБмкВ Выходной ВЧ-сигнал в виде оптического входа изменяется от от −12 до −2 дБм.
Обеспечивает высокое соотношение сигнал/шум (CNR) и коэффициент усиления сигнала (MER) для четкого видео и стабильной работы широкополосного соединения.
Сочетает в себе низкое энергопотребление, компактные размеры и легко читаемый светодиодный индикатор.

Просмотреть подробности →

Сценарии применения

FTTH (оптоволокно до дома)

Оптический канал обеспечивает прямую доставку кабельного телевидения и широкополосного доступа абонентам, помогая конечным пользователям получать стабильный и мощный сигнал с минимальным техническим обслуживанием.

Распространение спутникового телевидения

Сигналы спутниковой связи (IF) и кабельного телевидения (CATV) могут передаваться по одному оптоволоконному каналу. Система совместима с Регулировка напряжения 13/18 В и переключение тональности на частоте 22 кГц. Широко используется в спутниковых сетях.

Сети смешанных услуг

Кабельное телевидение, высокоскоростной интернет и спутниковое вещание могут быть интегрированы в одно решение, что упрощает сетевую архитектуру и снижает эксплуатационные расходы.

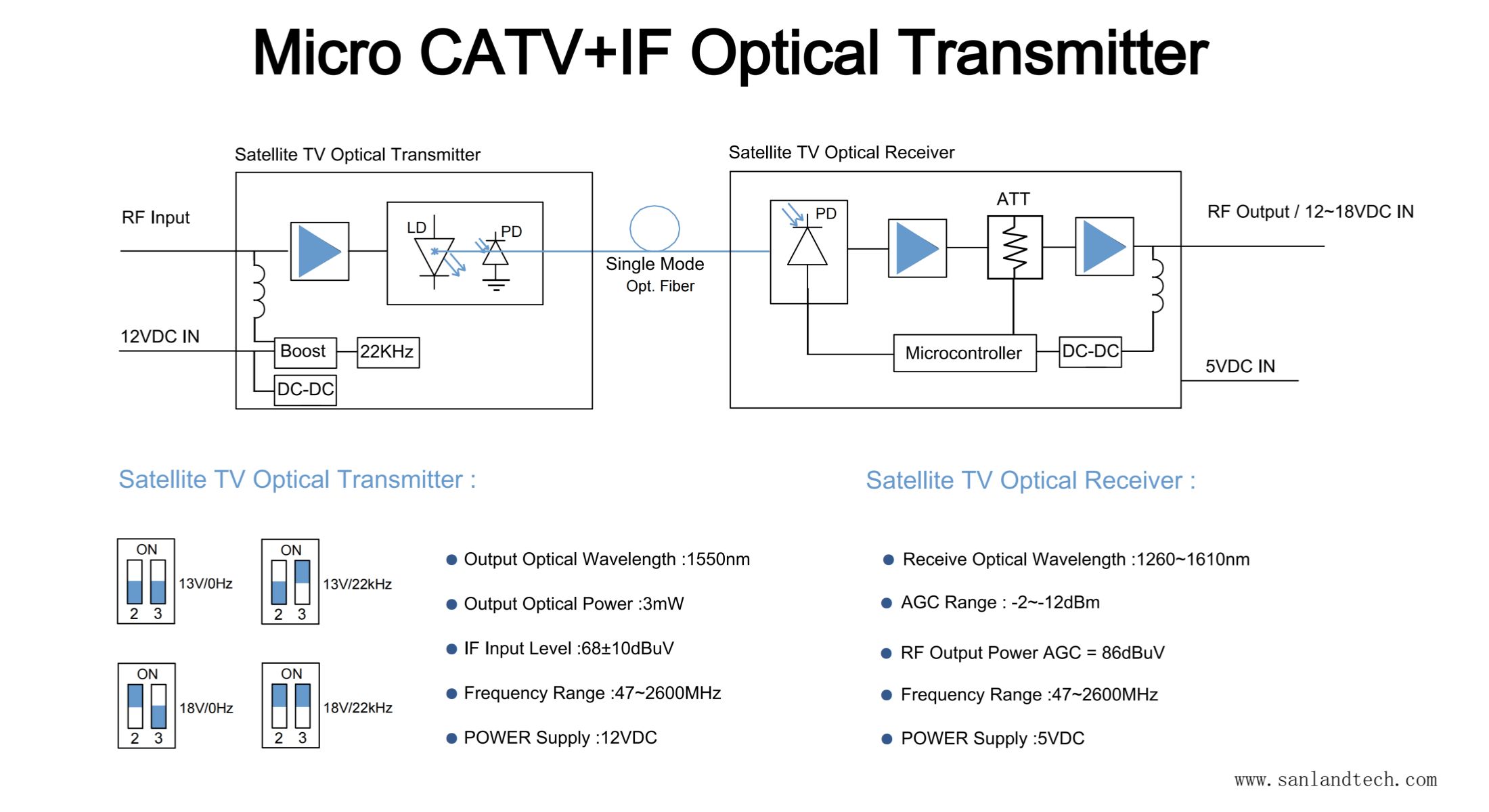

Micro CATV+IF optical transmitter and receiver diagram showing RF input, single-mode fiber transmission, 1550 nm optical output, 3 mW optical power, 47–2600 MHz frequency range and satellite TV RF distribution — Рисунок: Оптическая передача CATV+IF от радиочастотного входа через одномодовый волоконно-оптический канал связи с длиной волны 1550 нм к радиочастотному выходу с АРУ.

Почему операторы выбирают оптические решения CATV+IF

Для сетевых операторов и системных интеграторов ценность оптического канала заключается в сочетании высокой производительности передачи и практических возможностей развертывания:

Широкополосные характеристики: Поддерживает существующие и будущие сервисы в диапазоне частот до 2600 МГц.
Надежный результат: Технология АРУ ограничивает колебания, вызванные изменением оптической мощности.
Простая интеграция: Компактная конструкция и разъемы SC/APC упрощают развертывание.
Готов к расширению: Прокладка волоконно-оптических кабелей обеспечивает гибкость по мере роста зон обслуживания и распределительных сетей.

Заключительные мысли

Для сетевых операторов, интернет-провайдеров и системных интеграторов это Оптическая система передатчика и приемника CATV+IF является проверенным решением для Применение FTTH и спутникового телевиденияБлагодаря сочетанию преимуществ волоконной оптики и автоматической регулировки усиления (AGC), система обеспечивает высококачественное предоставление услуг, стабильную работу сети и открывает практические пути для дальнейшего расширения широкополосной связи и вещания.

Чтобы узнать больше о применении оптической передачи CATV+IF в вашей сети, Для получения дополнительной технической информации свяжитесь с компанией SANLAND. и помощь в подтверждении необходимых данных.
