Современные радиочастотные системы редко ограничиваются одной стойкой оборудования. Во многих приложениях связи, вещания, спутниковой связи и датчиков антенны или источники радиочастотных сигналов должны устанавливаться на значительном расстоянии от оборудования обработки данных внутри помещений, контрольно-измерительных пунктов или централизованных пунктов управления.

Такое физическое разделение создает важную инженерную задачу: как передавать радиочастотные сигналы на большие расстояния, сохраняя при этом приемлемое качество сигнала, гибкость развертывания и управляемые затраты на инфраструктуру?

Традиционный коаксиальный кабель по-прежнему подходит для многих коротких радиочастотных соединений. Однако по мере увеличения длины кабеля и расширения рабочих частот до диапазона ГГц затухание, вес кабеля, электромагнитные помехи и сложность прокладки могут стать серьезными проблемами. Технология RF over Fiber (RFoF) предлагает альтернативный подход, преобразуя радиочастотные сигналы в оптические сигналы для передачи по волокну, а затем преобразуя их обратно в радиочастотные на приемном конце.

Для приложений, работающих в широком диапазоне частот, системы RFoF, поддерживающие сигналы до 6 ГГц, могут обеспечить практичную платформу для передачи данных от удаленных антенн, распределенной беспроводной инфраструктуры, наземных станций спутниковой связи, вещательных сетей и сред точного распределения сигналов.

Почему передача радиочастотных сигналов на большие расстояния становится более сложной задачей на высоких частотах?

Передача радиочастотного сигнала — это не просто соединение одного устройства с другим. Среда передачи может влиять на компоновку системы, требования к техническому обслуживанию и общую производительность сигнала.

При прокладке длинных коаксиальных кабелей могут возникнуть различные проблемы:

• Увеличение затухания: Как правило, радиочастотные потери в кабеле становятся более значительными с увеличением частоты и расстояния по кабелю.
• сложность установки: Толстые коаксиальные кабели с низкими потерями могут быть тяжелыми и сложными для прокладки через здания, башни, туннели или удаленные объекты.
• Воздействие электромагнитных помех: В условиях сильных электрических помех длинные сигнальные тракты, проложенные по медным проводам, могут потребовать дополнительного внимания к экранированию и заземлению.
• Ограниченная гибкость развертывания: На удаленной антенной площадке может не хватать места, возможностей для охлаждения или условий доступа для полноценного оборудования обработки радиочастотного сигнала.
• Растущие потребности в пропускной способности: Современные беспроводные, спутниковые и сенсорные системы могут нуждаться в передаче сигналов в широком диапазоне частот, а не по одному узкополосному каналу.

Эти проблемы особенно актуальны, когда антенны необходимо размещать там, где прием сигнала оптимален, а обрабатывающее оборудование должно оставаться в безопасном, доступном или централизованном месте. Переместив участок пути сигнала на большие расстояния с коаксиального кабеля на оптоволокно, разработчики систем могут создавать более гибкие удаленные радиочастотные архитектуры.

Как работает передача радиочастот по оптоволокну для сигналов до 6 ГГц

Обычно линия связи RFoF состоит из передатчика, оптоволоконного тракта и приемника. На удаленном или исходном конце передатчик RFoF принимает входящий радиочастотный сигнал и преобразует его в оптический сигнал. Затем этот оптический сигнал передается по одномодовому волокну. На приемном конце приемник RFoF преобразует оптический сигнал обратно в электрический радиочастотный выходной сигнал для последующего усиления, мониторинга, понижающего преобразования или обработки сигнала.

Данная архитектура предлагает ряд практических преимуществ для передачи радиочастотных сигналов на большие расстояния:

• Оптическое волокно легкое и его проще прокладывать, чем длинные участки высокопроизводительного коаксиального кабеля.
• Волоконно-оптическая передача данных по своей природе устойчива к электромагнитным помехам.
• Одномодовое оптоволокно позволяет размещать антенны удаленно и использовать централизованные архитектуры оборудования.
• Широкополосные каналы RFoF позволяют использовать различные типы радиочастотных приложений с помощью одного транспортного подхода.
• Доступные длины волн оптического диапазона, такие как 1310 нм и 1550 нм, могут помочь разработчикам систем работать с существующей волоконно-оптической инфраструктурой.

Диапазон частот от от 5 МГц до 6 ГГц Этот подход особенно полезен, поскольку он охватывает множество требований к передаче радиочастотного сигнала в системах связи, вещания, спутниковой связи и научных приложениях. Вместо разработки отдельного подхода к передаче сигнала для каждого узкого частотного сегмента инженеры могут рассмотреть широкополосную платформу RFoF, подходящую для различных сценариев развертывания.

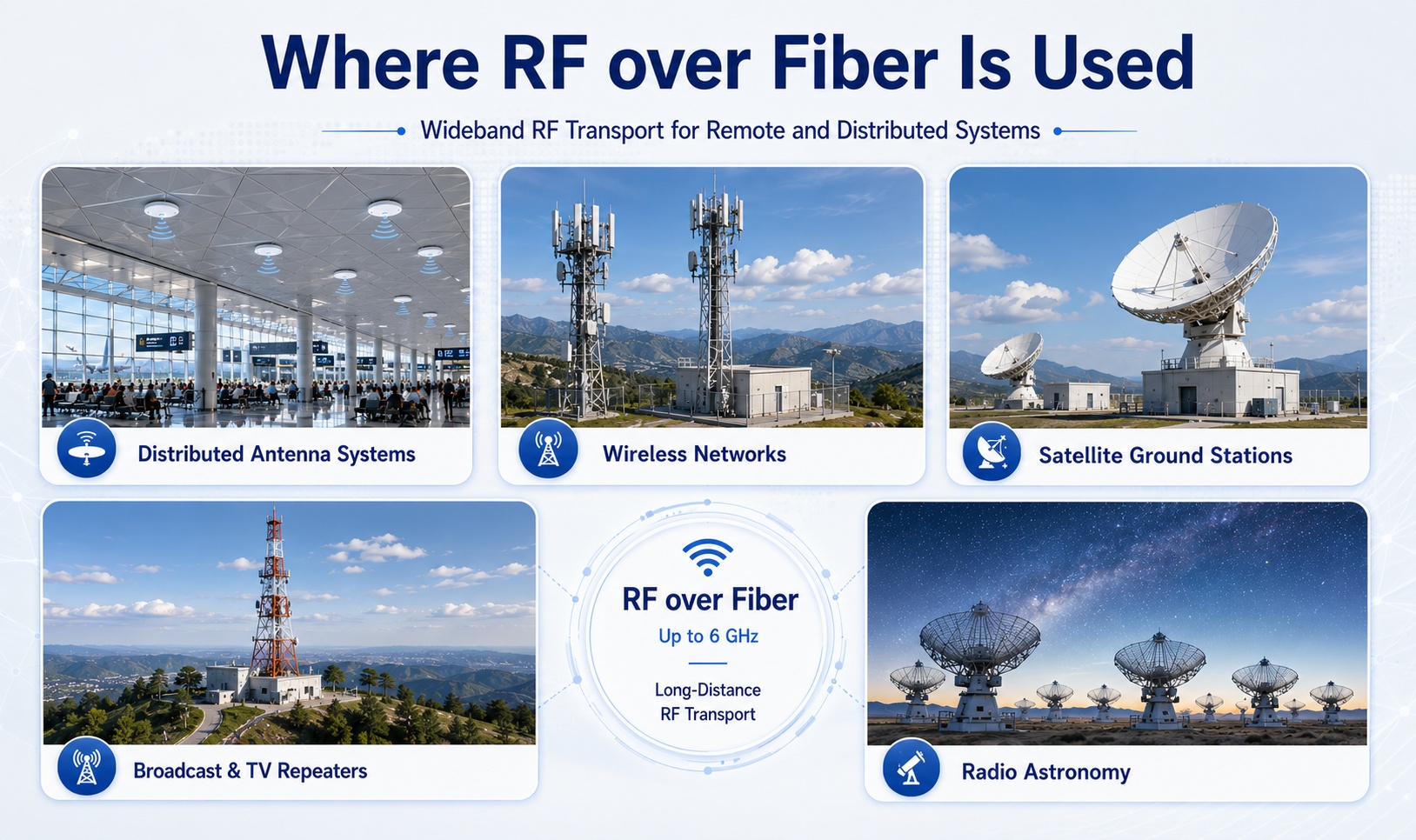

Основные области применения RFoF до 6 ГГц

1. Дистанционные антенные системы и распределенные антенные системы

Системы с выносными антеннами часто требуют установки антенн на крышах, башнях, в туннелях, на территории кампусов или в больших общественных местах, в то время как соответствующее радиочастотное оборудование остается в закрытом аппаратном помещении.

В таких ситуациях длинные коаксиальные кабели могут усложнить установку и привести к увеличению потерь сигнала. Технология RFoF позволяет передавать радиочастотный сигнал, собранный или распределенный в месте установки антенны, по оптоволокну в другую часть объекта.

Это особенно актуально для распределенных антенных систем (DAS), где необходимо обеспечить покрытие радиочастотного сигнала на больших зданиях, стадионах, транспортных узлах или промышленных объектах. Архитектура передачи радиочастотного сигнала на основе волоконно-оптических кабелей может помочь соединить распределенные точки радиочастотного сигнала с централизованным оборудованием, одновременно снижая зависимость от громоздких коаксиальных кабелей большой протяженности.

Для интеграторов, разрабатывающих системы удаленного распределения радиочастотного сигнала, канал RFoF, поддерживающий частоты до 6 ГГц, обеспечивает гибкость для широкополосной передачи сигнала в современных сетях как внутри зданий, так и на открытом воздухе.

2. Беспроводные сети связи и инфраструктура в диапазоне частот ниже 6 ГГц

Беспроводная инфраструктура все чаще опирается на распределенные архитектуры. Антенны, точки сбора радиочастотного сигнала и оборудование для обработки сигналов могут быть разделены значительными расстояниями, особенно в системах расширения зоны покрытия, испытательных центрах, частных беспроводных сетях и средах мониторинга сети.

Радиочастотная линия связи RFoF, достигающая частоты 6 ГГц, может быть актуальна для многих задач беспроводной передачи сигналов в диапазоне ниже 6 ГГц. Она может помочь передавать радиочастотные сигналы между удаленными антенными точками и центральным оборудованием без необходимости установки полной цепочки обработки радиочастотных сигналов в каждой антенной точке.

Для LTE, инфраструктуры, связанной с 5G, и других беспроводных систем связи широкополосная передача данных также может упростить планирование системы. Вместо того чтобы ограничивать оптоволоконный канал очень узким применением, широкополосная конструкция RFoF может обеспечить гибкость по мере развития сетевых требований.

Главное преимущество заключается не только в полосе пропускания; это возможность размещать антенны в соответствии с потребностями в радиочастотном покрытии, а также размещать оборудование для обработки, управления и технического обслуживания там, где это наиболее целесообразно.

3. Наземные станции спутниковой связи и средства спутниковой связи

Системы спутниковой связи обычно используют антенны, установленные на открытом воздухе или в удаленных местах с беспрепятственным обзором неба. Однако приемное, мониторинговое и обрабатывающее оборудование часто размещается внутри помещений для защиты, доступа для технического обслуживания и управления системой.

Это создает естественную необходимость в передаче радиочастотного сигнала от антенны к аппаратной комнате.

Технология RFoF может поддерживать эту архитектуру, передавая принимаемые или распределяемые радиочастотные сигналы по оптоволокну между антенной зоной и внутренним оборудованием. Устойчивость оптического волокна к электромагнитным помехам особенно ценна в средах, содержащих множество радиочастотных систем, энергетическую инфраструктуру и длинные кабельные трассы.

Для наземных станций спутниковой связи и установок спутниковой связи широкополосный канал RFoF может быть рассмотрен, если разработчикам требуется гибкий способ передачи сигнала в диапазоне частот от МГц до ГГц. Диапазон до 6 ГГц актуален для различных трактов радиочастотного сигнала, используемых в средах спутниковой связи, в зависимости от общей конфигурации системы и частотного плана.

4. Сети ретрансляторов для вещательного и цифрового телевидения

В системах вещания часто требуется передача сигнала между студиями, передающими станциями, ретрансляционными станциями, пунктами мониторинга и распределительным оборудованием. Во многих таких системах радиочастотный сигнал должен пройти между физически разделенными точками, прежде чем он будет обработан, усилен или ретранслирован.

Использование оптоволокна для передачи радиочастотного сигнала может упростить монтаж, особенно в тех случаях, когда протяженность кабеля, электромагнитные помехи или ограниченное пространство для прокладки делают длинные коаксиальные кабели менее привлекательными.

Технология RFoF также полезна в вещательных средах, где требуется централизованный мониторинг или удаленное размещение оборудования. Поддерживая широкополосную передачу радиочастотного сигнала, канал RFoF может помочь вещателям и системным интеграторам создавать более гибкие схемы распределения сигнала, не ограничиваясь короткими медными межсоединениями.

Для цифровых телевизионных ретрансляторов и связанной с ними вещательной инфраструктуры возможность передачи радиочастотных сигналов по оптическому волокну может способствовать более аккуратному проектированию площадки и упрощению организации оборудования в аппаратной.

5. Радиоастрономия и точное распределение сигналов

В радиоастрономии и дистанционном зондировании часто требуется размещение антенн или приемных элементов в местах, оптимизированных для наблюдения за сигналом, а не для удобного доступа к оборудованию. Затем сигналы могут передаваться в централизованные системы обработки или анализа.

В этих приложениях особое значение могут придаваться характеристикам передачи радиочастотного сигнала, таким как полоса пропускания, линейность, шумовые характеристики и стабильность работы канала связи.

Технология RFoF актуальна, поскольку волокно позволяет передавать сигнал на большие расстояния, избегая электромагнитной связи вдоль оптического тракта. Для радиотелескопов, систем дистанционного измерения и других чувствительных приемных устройств это может стать важным архитектурным преимуществом.

В смежных высокоточных приложениях, таких как системы синхронизации часов и частоты, также могут быть полезны волоконно-оптические методы распределения сигнала, если сигнальные пути должны проходить через территорию объекта или между зонами размещения оборудования.

Хотя для каждого научного или синхронизационного проекта существуют свои требования к производительности, широкополосные каналы RFoF предоставляют разработчикам систем полезный вариант передачи данных, который можно оценить в случаях, когда источники радиочастотного сигнала и обрабатывающее оборудование физически разделены.

Что следует учитывать при выборе канала RFoF 6 ГГц

Выбор канала связи RFoF включает в себя не только проверку верхнего предела частоты. Устройство может поддерживать сигналы до 6 ГГц, но общая пригодность канала зависит от сигнальной среды, требуемой архитектуры и условий интеграции.

К важным факторам отбора относятся:

1. Диапазон частот

Первое требование — обеспечить охват канала RFoF предполагаемого рабочего спектра. Широкий диапазон, например, от 5 МГц до 6 ГГц Может быть полезен для проектов, включающих множество радиочастотных приложений или для будущего расширения системы.

2. Достижение и достижение ровности

Коэффициент усиления показывает, как уровень выходного радиочастотного сигнала соотносится с уровнем входного радиочастотного сигнала, передаваемого по оптическому каналу. Равномерность распределения коэффициента усиления также важна в широкополосных системах, поскольку она помогает определить, насколько стабильно передаются сигналы в поддерживаемом диапазоне частот.

3. Линейность и динамический диапазон

В средах, содержащих несколько радиочастотных несущих или сигналы с различными уровнями мощности, линейность приобретает важное значение. Такие параметры, как динамический диапазон без паразитных составляющих и характеристики пересечения третьего порядка, помогают инженерам оценить, подходит ли канал связи для передачи сложных радиочастотных сигналов.

4. Шумозащитные характеристики

В системах с удаленными антеннами, спутниками и датчиками шумовые характеристики могут иметь особенно важное значение. Канал связи, предназначенный для работы в условиях слабого сигнала, следует тщательно оценивать с учетом всего бюджета радиочастотной системы.

5. Совместимость оптоволокна и разъемов

Разработчикам системы следует подтвердить тип волокна, формат оптического разъема и требования к длине волны. Одномодовое волокно, оптические соединения FC/APC и варианты длин волн 1310 нм или 1550 нм обычно являются важными факторами при планировании развертывания RFoF.

6. Варианты архитектуры

Для некоторых установок требуется простая передача радиочастотного сигнала от точки к точке, в то время как для других могут быть полезны конструкции, совместимые с WDM, или двунаправленные архитектуры на основе одного волокна. Согласование решения RFoF с топологией волокна может упростить установку и более эффективно использовать существующую инфраструктуру.

Решения RFoF для различных требований к развертыванию

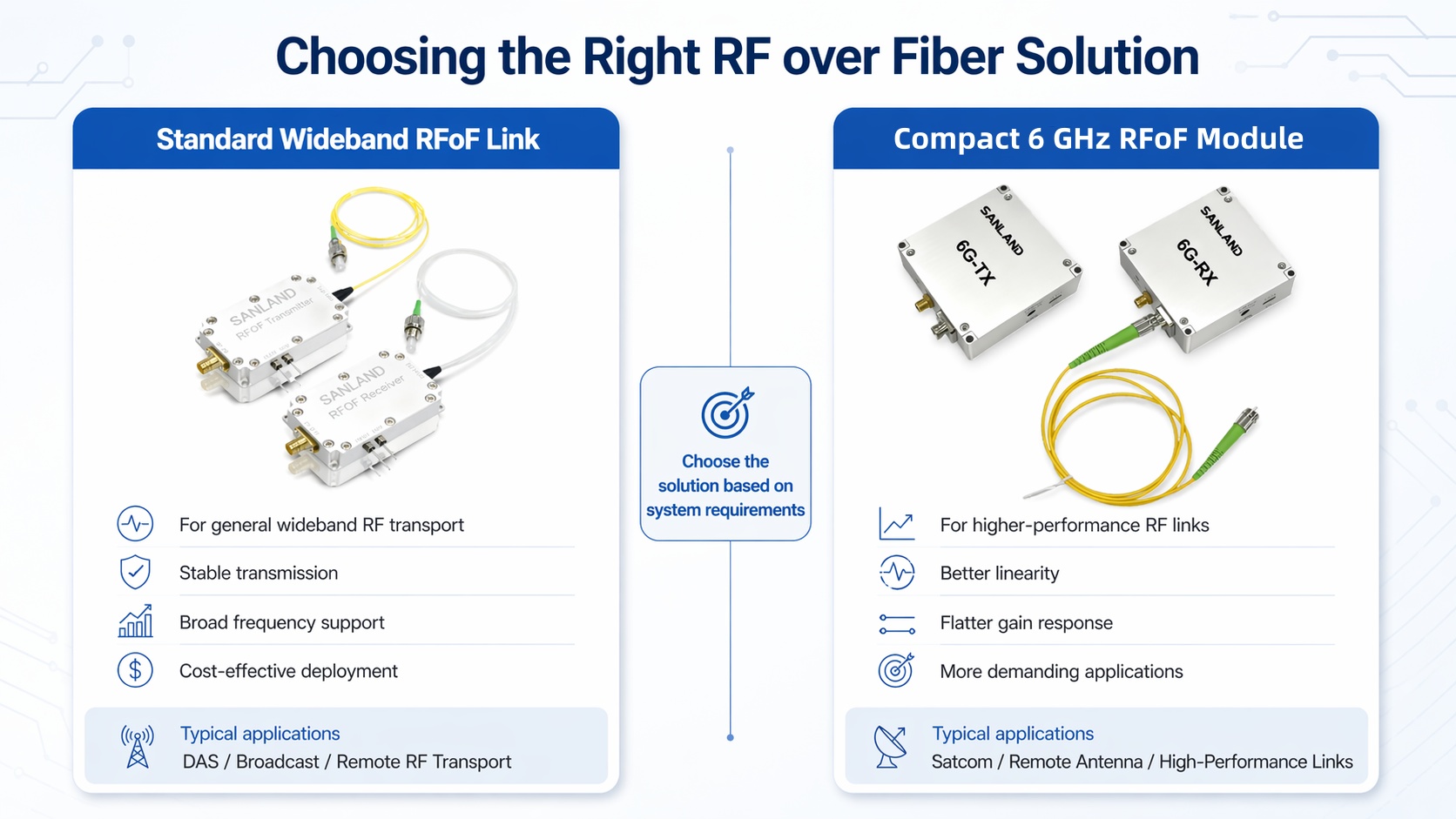

Для компактных аналоговых радиочастотных приложений, работающих в режиме "точка-точка", компания Sanland предлагает... компактный модуль радиочастотной связи 6 ГГц по оптоволокнуМодуль поддерживает диапазон радиочастот от 5 МГц до 6 ГГц и предназначен для преобразования аналоговых радиочастотных сигналов в оптические и обратно. Его заявленные характеристики включают номинальное усиление 20 дБ, равномерность усиления ±2,5 дБ, радиочастотное сопротивление 50 Ом, оптическое подключение FC/APC и варианты длины волны 1310 нм или 1550 нм. Компактный форм-фактор и конструкция «подключи и работай» делают его актуальным для удаленной связи с антеннами, спутниковой связи, вещания, распределенных антенн и радиотелескопов.

Для систем, требующих большей архитектурной гибкости, Sanland также предоставляет Широкополосная радиочастотная связь по оптоволокну для передачи данных в диапазоне 5 МГц–6 ГГц.. Данная линия связи RFoF предназначена для прозрачной передачи аналоговых и цифровых радиочастотных сигналов по одномодовому волокну SM28. Она поддерживает оптические длины волн 1310 нм и 1550 нм и совместима с двунаправленными архитектурами на основе WDM (Wide Multimedia Mechanical Duty) с одним волокном. Опубликованные области применения включают распределенные антенные системы, беспроводные сети связи, наземные станции спутниковой связи, радиоастрономию, ретрансляторы вещания и цифрового телевидения, удаленное распределение радиочастотных сигналов, а также системы синхронизации часов или частоты.

Эти два подхода иллюстрируют, как продукты RFoF могут быть выбраны в соответствии с приоритетами развертывания: компактная передача аналоговых сигналов для простых каналов связи «точка-точка» или широкополосная архитектура канала связи для более гибких систем связи и распределения.

Заключение: Расширение зоны действия радиочастотного сигнала за счет передачи данных по оптоволокну.

Передача радиочастотных сигналов на большие расстояния приобретает все большее значение, поскольку антенны, распределенные точки радиочастотного воздействия и обрабатывающее оборудование размещаются на все большем расстоянии друг от друга в современных системах связи, спутниковой связи, вещания и научных исследований.

Хотя коаксиальный кабель по-прежнему эффективно обеспечивает соединения на коротких расстояниях, технология RF over Fiber предлагает практичную альтернативу для тех областей применения, где расстояние, вес кабеля, электромагнитные помехи или гибкость установки являются важными факторами.

При частотном диапазоне, охватывающем до 6 ГГцКаналы связи RFoF могут поддерживать широкий спектр приложений, включая удаленные антенны, инфраструктуру DAS, беспроводные системы связи, наземные спутниковые станции, вещательные сети и радиоастрономические среды.

Для инженерных групп, оценивающих возможности передачи радиочастотных сигналов на большие расстояния, оптимальное решение RFoF следует выбирать с учетом частотного диапазона, коэффициента усиления, равномерности распределения частот, уровня шума, линейности, оптического интерфейса и требований к архитектуре волокна. Тщательно подобранный волоконно-оптический канал передачи радиочастот может способствовать созданию более гибкой и масштабируемой радиочастотной системы.
