Основные характеристики
| ● Диапазон частот: от 5 МГц до 1800 МГц |
| ● Работает от 5 В и 8 В |
| ● Усиление: 21,3 дБ (типичное значение) |
| ● TCP: 66 дБмВ при 8 В |
| ● Коэффициент шума: 1,7/3,5 дБ при 50/1800 МГц |
| ● Соответствует требованиям RoHS |

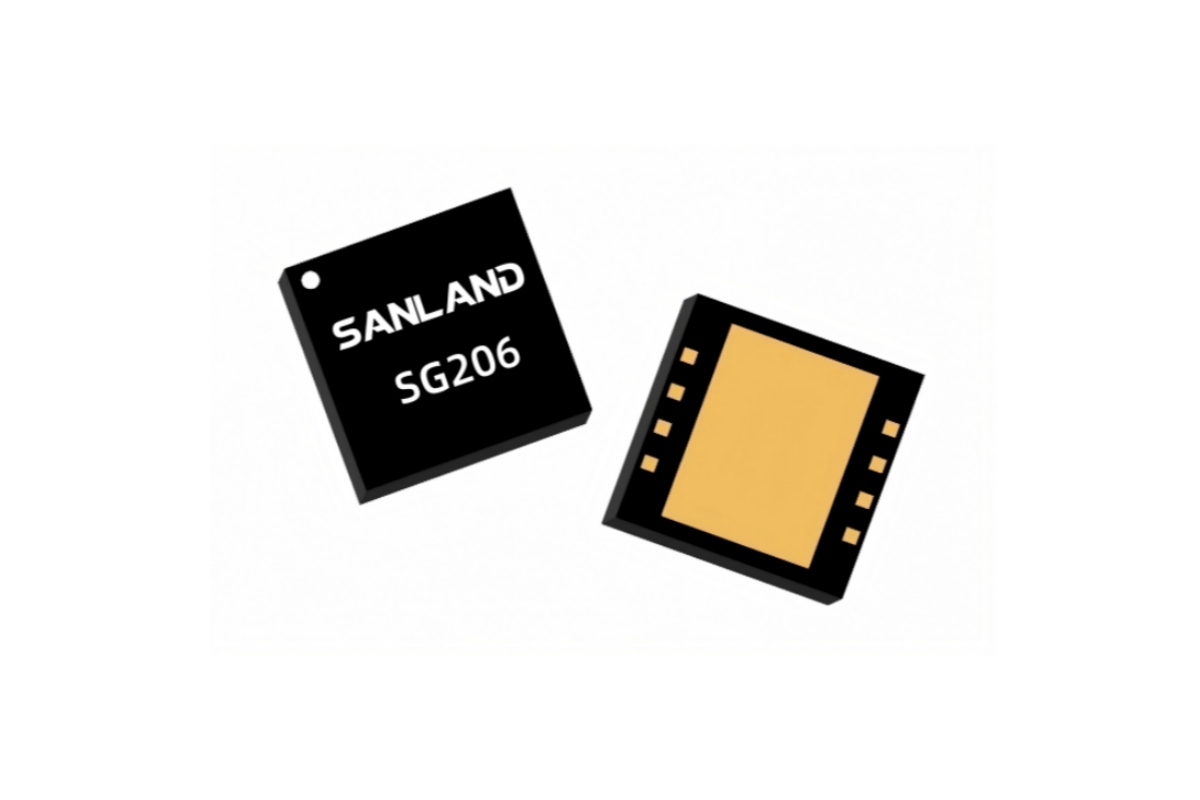

Sanland SG206 — это сверхлинейный дифференциальный ВЧ-усилитель на основе GaAs pHEMT, разработанный для широкополосных приложений CATV DOCSIS 4.0 в диапазоне частот от 5 МГц до 1,8 ГГц. Устройство имеет каскадную конструкцию, обеспечивающую плоское усиление 21,3 дБ с очень низким уровнем искажений. Питание SG206 осуществляется от одного источника питания 5 В или 8 В, обеспечивая до 66 дБмВ TCP и 45 дБ MER при 8 В, что делает его подходящим для усилителей DOCSIS 4.0, оптических узлов, устройств Remote PHY, FTTH, домашних шлюзов и кабельных модемов.
| Параметр | Типичное значение |
| Частота | 50–1800 МГц |
| напряжение питания | 8 В |
| Ток питания | 325 мА |
| Усиление на частоте 50 МГц | 20,4 дБ |
| Усиление на частоте 1800 МГц | 21,3 дБ |
| МЕР | 45 дБ |
| Коэффициент шума | 1,7 / 3,5 дБ |
| OIP3 | 42 дБм |
| OP1dB | 29 дБм |
| Термостойкость | 45 ℃/Вт |
| Параметр | Типичное значение |
| Частота | 5–700 МГц |
| напряжение питания | 5 В / 8 В |
| Ток питания | 308 / 317 мА |
| Усиление на частоте 5 МГц | 20,6 дБ |
| Усиление на частоте 700 МГц | 20,6 дБ |
| МЕР | 45 дБ |
| Коэффициент шума | 1,7 дБ |
| OIP3 | 37 / 42 дБм |
| OP1dB | 23,5 / 29 дБм |
| Термостойкость | 45 ℃/Вт |

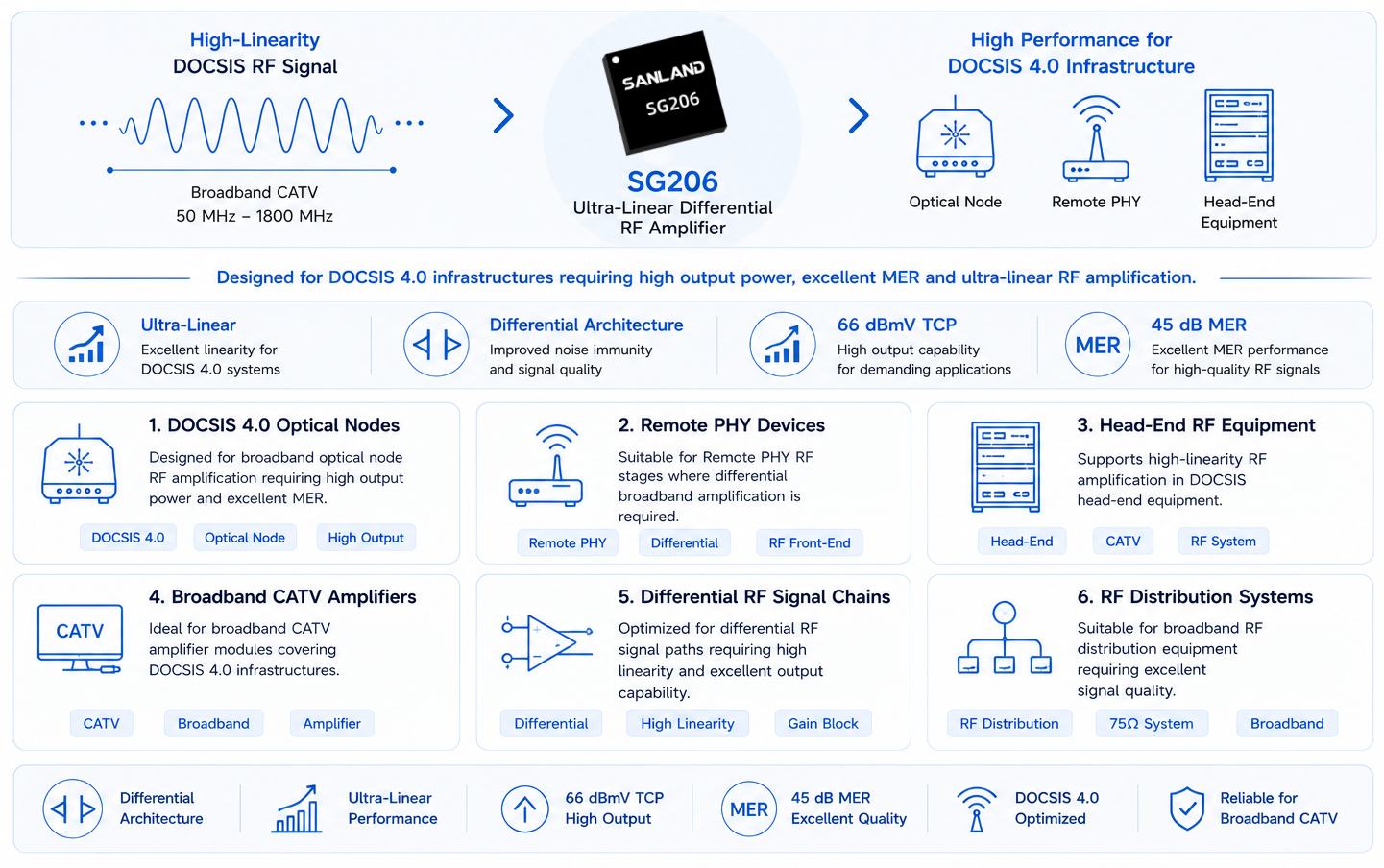

SG206 — это сверхлинейный дифференциальный радиочастотный усилитель, разработанный для оптической инфраструктуры DOCSIS 4.0, обеспечивающий высокую выходную мощность, превосходные показатели MER и широкополосное усиление сигнала CATV.
