SG207 DOCSIS Усилитель радиочастотного сигнала на основе GaAs pHEMT для восходящего и нисходящего потоков

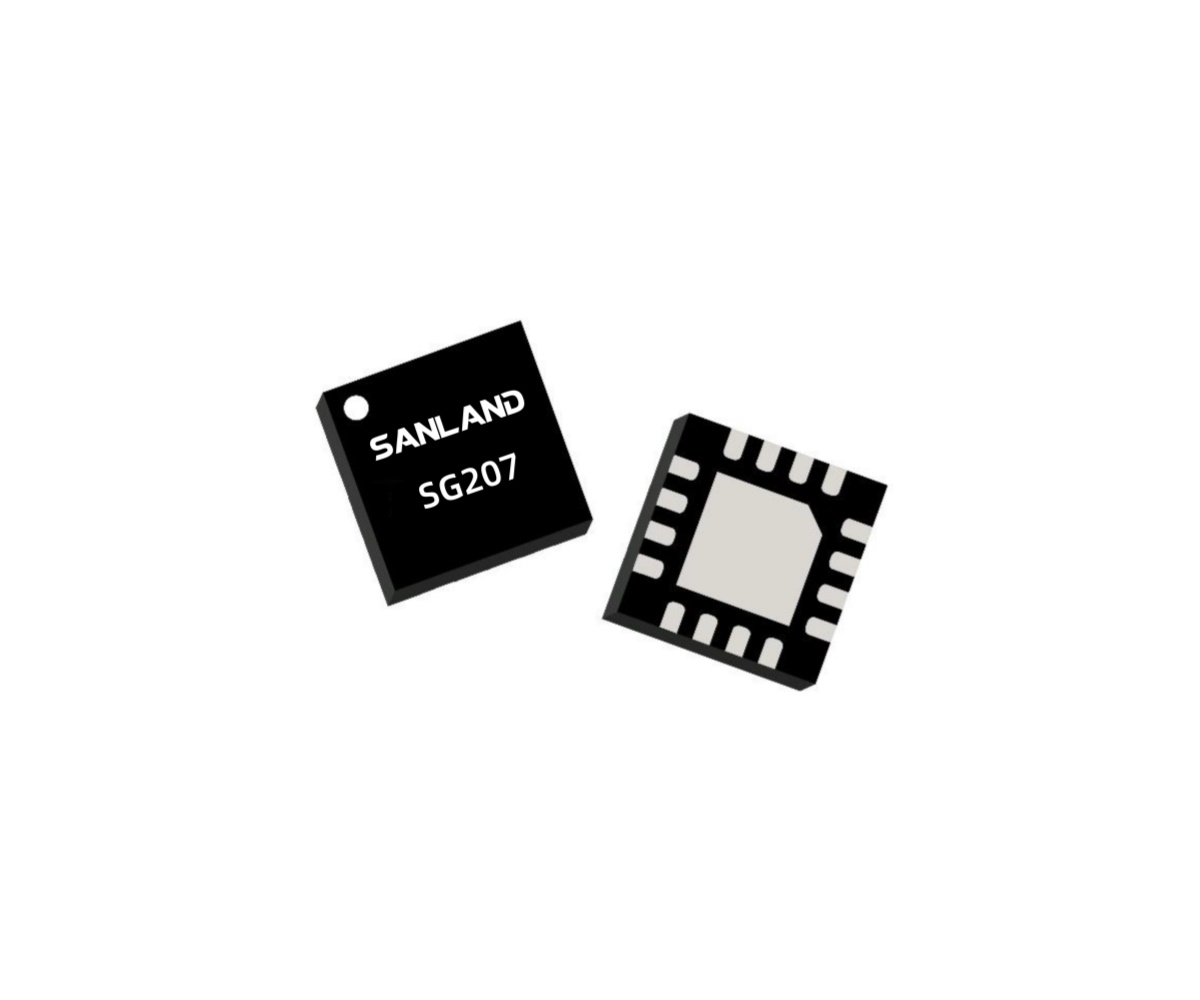

SG207 GaAs pHEMT single-ended RF amplifier IC in 3 × 3 QFN package

SG207 DOCSIS Усилитель радиочастотного сигнала на основе GaAs pHEMT для восходящего и нисходящего потоков

Основные характеристики

● Диапазон частот: от 5 МГц до 1800 МГц
● Работает от 5 В и 7 В.
● Усиление: 21 дБ (типичное значение)
● Коэффициент шума: 1,6 дБ на частоте 1800 МГц
● OIP3: 39 дБм (типичное значение) при 7 В
● OP1dB: 23 дБм (типичное значение при 7 В)
● Диапазон частот восходящего потока: от 5 МГц до 684 МГц
● Диапазон частот: от 47 МГц до 1800 МГц
● Корпус QFN 3 × 3
● Соответствует требованиям RoHS
Узнать сейчас
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Микросхема SG207 от Sanland представляет собой однотактный MMIC-усилитель радиочастотного диапазона на основе GaAs pHEMT, предназначенный для приложений DOCSIS 3.1 и DOCSIS 4.0, работающих в восходящем и нисходящем направлениях. Устройство поддерживает работу в восходящем направлении от 5 МГц до 684 МГц и в нисходящем направлении от 47 МГц до 1800 МГц, обеспечивая типичное усиление 21 дБ, низкий коэффициент шума и высокую линейность в компактном корпусе QFN 3 × 3. Питание SG207 осуществляется от одного источника питания 5 В или 7 В, что делает её подходящей для оптических узлов, головного оборудования CMTS, FTTH GPON/GEPON, кабельных модемов, домашних шлюзов и однотактных усилительных блоков.

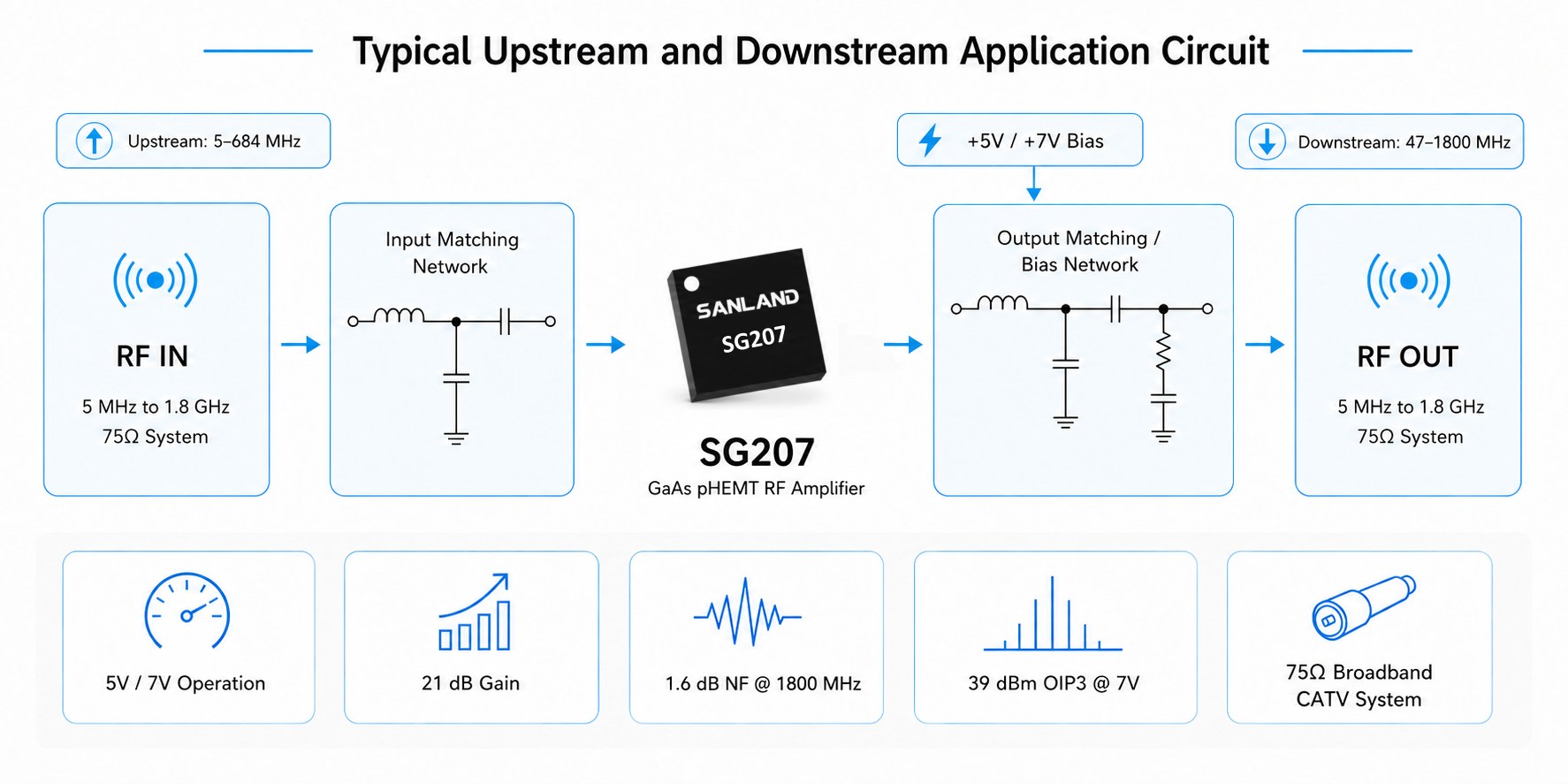

SG207 GaAs pHEMT RF amplifier typical upstream and downstream application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

  • Применение в нисходящем потоке, 47–1800 МГц
Параметр+5 В Типичное значение+7В Типичное значение
Частота47–1800 МГц47–1800 МГц
Ток питания71 мА101 мА
Прирост21 дБ21,4 дБ
Наклон кривой набора высоты1 дБ1 дБ
Обратная изоляция25 дБ25 дБ
Входные потери на отражение18 дБ20 дБ
Выходные потери на отражение20 дБ20 дБ
Коэффициент шума1,0 / 1,6 дБ1,0 / 1,6 дБ
OIP336 дБм39 дБм
OP1dB20 дБм23 дБм
Термостойкость57 ℃/Вт57 ℃/Вт



  • Применение в восходящем направлении, 5–700 МГц
Параметр+5 В Типичное значение+7В Типичное значение
Частота5–700 МГц5–700 МГц
Ток питания70 мА100 мА
Прирост21 дБ21,3 дБ
Наклон кривой набора высоты0,2 дБ0,2 дБ
Обратная изоляция23 дБ23 дБ
Входные потери на отражение21 дБ22 дБ
Выходные потери на отражение20 дБ19 дБ
Коэффициент шума0,9 / 1,0 дБ0,9 / 1,2 дБ
OIP335 дБм40 дБм
OP1dB20 дБм23 дБм
Термостойкость57 ℃/Вт57 ℃/Вт

SG207 поддерживает широкополосные радиочастотные приложения DOCSIS в восходящем и нисходящем направлениях для кабельной сетевой инфраструктуры и пользовательского оборудования.

  • Сети DOCSIS 3.1 / DOCSIS 4.0
  • Приложения на исходном этапе
  • Приложения для последующих этапов обработки
  • Оптические узлы
  • Головное CMTS-оборудование
  • Кабельные модемы и домашние шлюзы

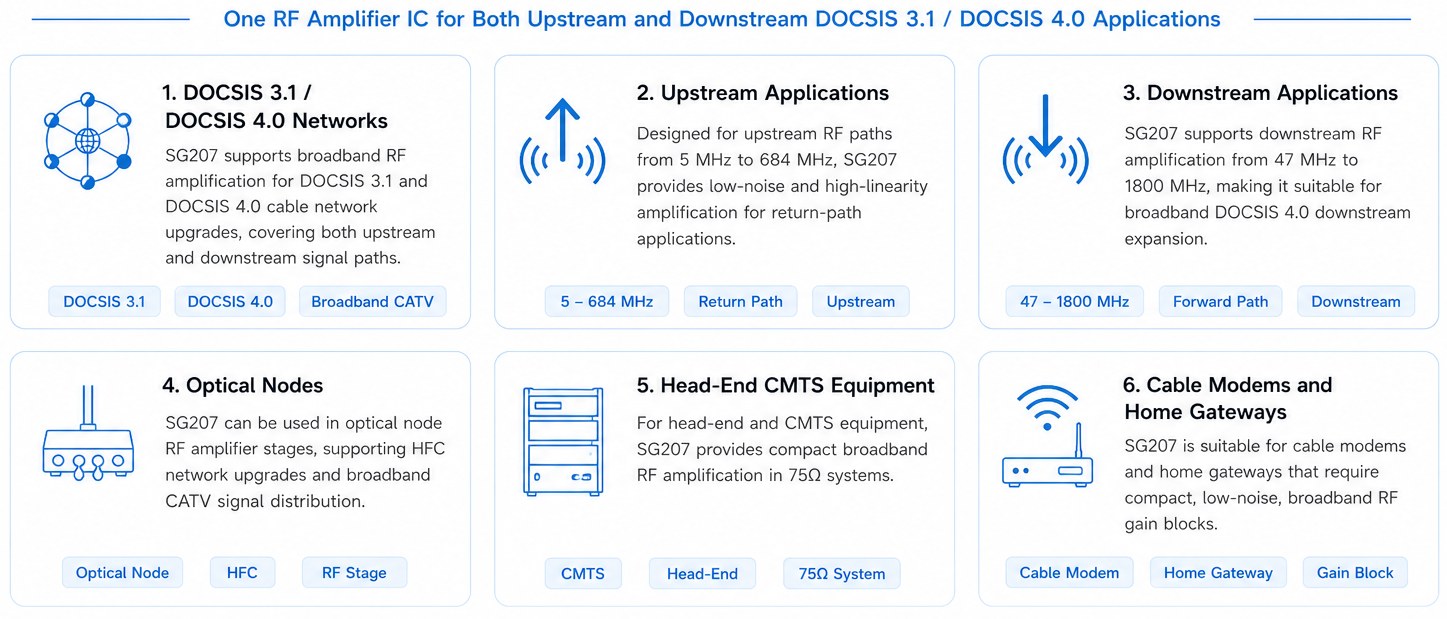

SG207 GaAs pHEMT RF amplifier for DOCSIS 3.1 and DOCSIS 4.0 upstream and downstream applications, optical nodes, CMTS equipment, cable modems and home gateways
